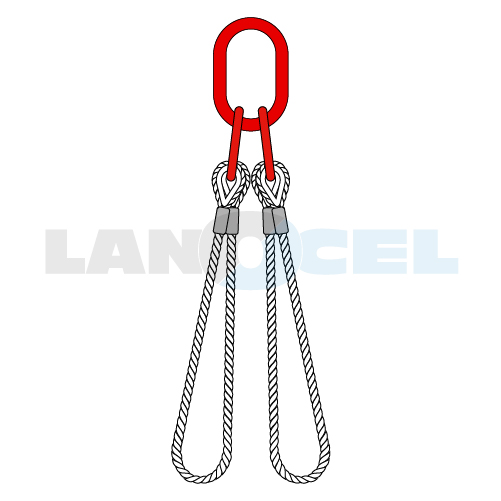

dvojitá lanová smyčka, typ 436L-WC - průměr: 28 mm, délka: 2,5 m, povrch: pozinkované
Univerzální vázací prostředek s ocelovou duší s dvojitou smyčkou pro zvedání a manipulaci tuhých břemen se zaoblenými hranami. Více
Lanový vázací prostředek odpovídá EN 13411-3 A. Nabízené varianty montovaného lanového vazáku k okamžitému dodání v běžných délkách a průměrech lan s typickou konstrukcí. Pro výrobu smyčky používáme šestipramenné ocelové lano a hliníkové objímky k zalisování. Oka jsou vyztužená ocelovou očnicí podle zvoleného průměru lana napojené na závěsnou hlavu standardní velikosti. Lisujeme lana až do průměru 40mm.
Montovanou dvojitou lanovou smyčku je možné přizpůsobit vašim potřebám:
- přizpůsobení závěsné hlavy velikosti jeřábového háku
- možnost měnit délku vazáku
- jiná konstrukce ocelových lan nebo lana holá
Uvedené nosnosti platí při používání v teplotním rozsahu -40°C až 150°C. Věnujte pozornost pravidlům snižujícím nosnost vazáků, zejména efektu ostré hrany tj. vyhodnocení poměru průměru lana a poloměru hrany, jenž může významně snížit dovolené zatížení. Vázáním na smyčku tzv. na býka se snižuje nosnost o 20%.

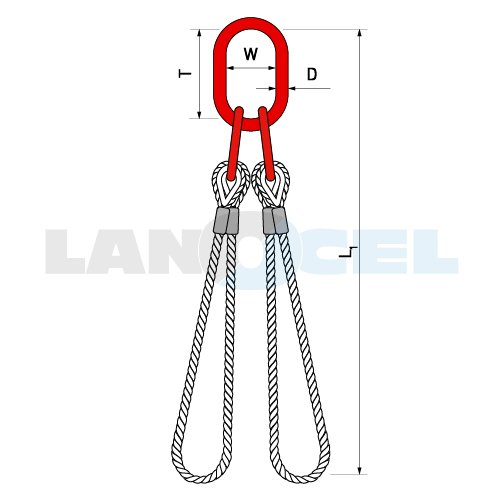

průměr | nosnost | nosnost | konstrukce | pevnost | záv.hlava | min. délka |
d | WLL-45° | WLL-60° | R | Lmin | ||
mm | kg | kg | m | |||
6 | 950 | 700 | 6x19M-WSC | 1 960 | TG 7 | 0,43 |
8 | 1 700 | 1 200 | 6x19M-WSC | 1 960 | TG 7 | 0,48 |
10 | 2 750 | 1 950 | 6x19M-WSC | 1 960 | TG 7 | 0,53 |
11 | 3 250 | 2 350 | 6x36WS-IWRC | 1 960 | TG 7 | 0,56 |
12 | 3 900 | 2 800 | 6x36WS-IWRC | 1 960 | TG 8 | 0,60 |
13 | 4 500 | 3 250 | 6x36WS-IWRC | 1 960 | TG 10 | 0,68 |
14 | 5 250 | 3 750 | 6x36WS-IWRC | 1 960 | TG 10 | 0,70 |
16 | 6 950 | 4 950 | 6x36WS-IWRC | 1 960 | TG 10 | 0,75 |
18 | 8 700 | 6 250 | 6x36WS-IWRC | 1 960 | TG 13 | 0,87 |
20 | 10 700 | 7 650 | 6x36WS-IWRC | 1 960 | TG 13 | 0,92 |
22 | 13 000 | 9 300 | 6x36WS-IWRC | 1 960 | TG 16 | 1,05 |
24 | 15 500 | 11 100 | 6x36WS-IWRC | 1 960 | TG 16 | 1,10 |
26 | 18 200 | 13 000 | 6x36WS-IWRC | 1 960 | TG 20 | 1,25 |
28 | 21 000 | 15 000 | 6x36WS-IWRC | 1 960 | TG 20 | 1,30 |
30 | 24 200 | 17 300 | 6x36WS-IWRC | 1 960 | TG 20 | 1,35 |
32 | 27 500 | 19 700 | 6x36WS-IWRC | 1 960 | TG 20 | 1,40 |
36 | 34 900 | 24 900 | 6x36WS-IWRC | 1 960 | TG 22 | 1,60 |
40 | 43 100 | 30 800 | 6x36WS-IWRC | 1 960 | TG 26 | 1,75 |
Nenašli jste, co jste hledali? Potřebujete velké množství nebo máte speciální požadavky? Zadejte váš požadavek do poptávkového formuláře.
duše lana | syntetická, kovová |
---|---|
norma | EN 13411-3 A |
teplota použití | -40 až 150°C |
typ vazáku | nekonečné |
