Lanová objímka EN 13411-3 typ A - velikost objímky: 1 mm

Cena
0,80 Kč bez DPH (0,97 Kč s DPH)

Kód produktu
401-010-AL-A

Varianta neexistuje

Skladem - připraveno k odeslání
ks

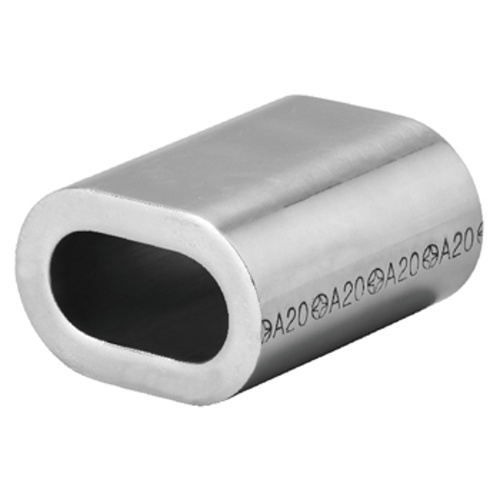

Oválná hliníková objímka typ A dříve podle DIN 3093 ke spojování dvou lan nebo k tvorbě ok na laně. Více

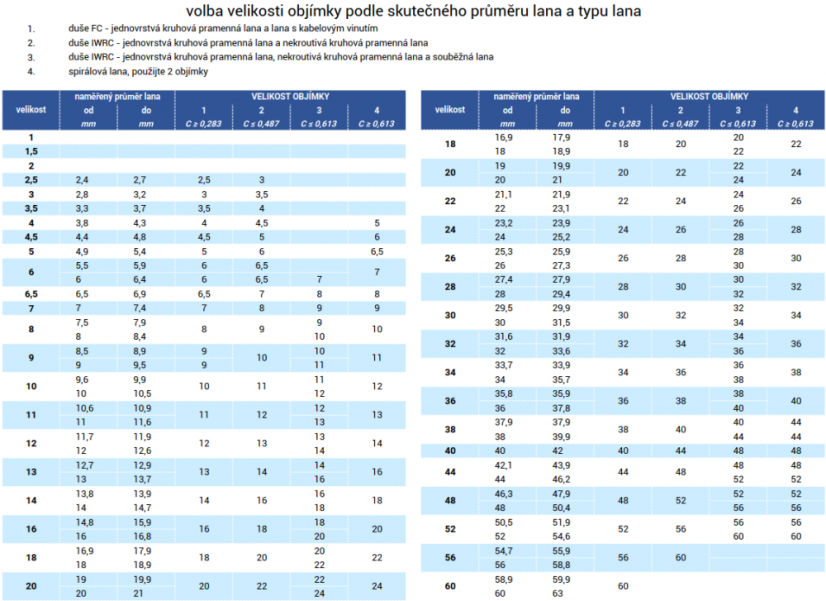

Lisovací objímka podle EN 13411-3 k zalisování konce lana. Pro dosažení normou předepsané nosnosti spoje je nutné objímku lisovat za pomoci hydraulického lisu. Jen takto bude zachována stejná pevnost spoje jako u lana. Pro lana do průměru 8 mm s méně namáhaným spojem stačí hliníkovou svorku zalisovat pomocí lisovacích kleští. Velikost ferule vybírejte dle paramtrů v tabulce.

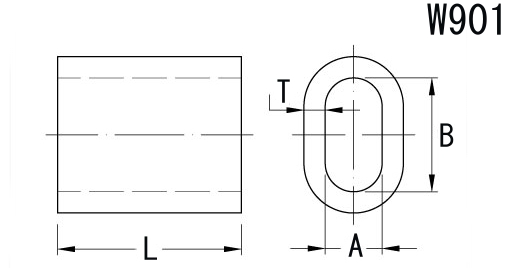

velikost rozměry hmotnost
objímky A B T L M
mm mm mm mm mm kg/1000ks
1 1,2 2,40 0,65 5 0,094
1,5 1,7 3,40 0,75 6 0,211
2 2,2 4,40 0,85 7 0,375
2,5 2,7 5,40 1,05 9 0,499
3 3,3 6,60 1,25 11 0,843
3,5 3,8 7,60 1,50 13 1,32
4 4,4 8,80 1,70 14 1,81
4,5 4,9 9,80 1,90 16 2,61
5 5,5 11,0 2,10 18 3,57
6 6,6 13,2 2,50 21 5,86
6,5 7,2 14,4 2,70 23 7,55
7 7,8 15,6 2,90 25 9,50
8 8,8 17,6 3,30 28 13,7
9 9,9 19,8 3,70 32 19,8
10 10,9 21,8 4,10 35 26,4
11 12,1 24,2 4,50 39 35,8
12 13,2 26,4 4,90 42 45,8
13 14,2 28,4 5,40 46 59,7
14 15,3 30,6 5,80 49 73,5
16 17,5 35,0 6,70 56 111
18 19,6 39,2 7,60 63 156
20 21,7 43,4 8,40 70 217
22 24,3 48,6 9,20 77 292
24 26,4 52,8 10,0 84 376
26 28,5 57,0 10,9 91 481
28 31,0 62,0 11,7 98 603
30 33,1 66,2 12,5 105 739
32 35,2 70,4 13,4 112 897
34 37,8 75,6 14,2 119 1 077
36 39,8 79,6 15,0 126 1 275
38 41,9 83,8 15,8 133 1 503
40 44,0 88,0 16,6 140 1 734
42 46,2 92,4 17,5 147 2 024
44 48,4 96,8 18,3 154 2 314
46 50,6 101 19,2 161 2 662
48 52,8 106 20,0 168 3 010
50 55,0 110 20,8 175 3 412
52 57,2 114 21,6 182 3 813
54 59,4 119 22,5 189 4 293
56 61,6 123 23,3 196 4 772
58 63,8 128 24,2 203 5 326
60 66,0 132 25,0 210 5 880

Nenašli jste, co jste hledali? Potřebujete velké množství nebo máte speciální požadavky? Zadejte váš požadavek do poptávkového formuláře.

Parametry
materiál hliník
tvar/typ oválná
účel spojovací
