Lanová objímka oválná měděná - velikost objímky: 1 mm

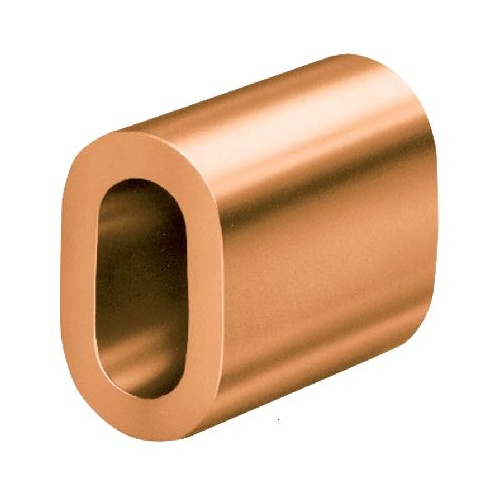

Lanová objímka oválná měděná základní náhled
Lanová objímka oválná měděná základní náhled
Cena
2 Kč bez DPH (2,42 Kč s DPH)

Kód produktu
404-010A

Varianta neexistuje

Skladem - připraveno k odeslání
ks

Oválná měděná objímka podle DIN 3093 ke spojování dvou lan nebo k tvorbě ok na laně. Více

Lisovací objímka koncová podle EN 13411-3 k zalisování konce lana. Pro dosažení normou předepsané nosnosti spoje je nutné feruli lisovat za pomoci hydraulického lisu. Jen takto bude zachována stejná pevnost spoje jako u lana. Pro lana s méně namáhaným spojem stačí měděnou svorku zalisovat pomocí lisovacích kleští.

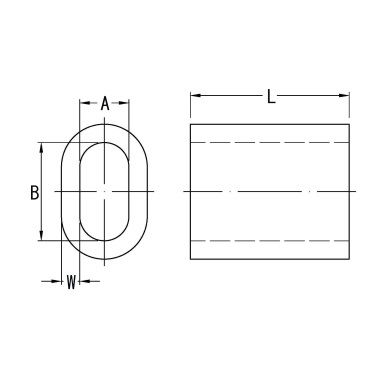

velikost rozměry
objímky A B T L
mm mm mm mm mm
1 1,2 2,4 0,65 5
1,5 1,7 3,4 0,75 6
2 2,2 4,4 0,85 7
2,5 2,7 5,4 1,05 9
3 3,3 6,6 1,25 11
3,5 3,8 7,6 1,5 13
4 4,4 8,8 1,7 14
4,5 4,9 9,8 1,9 16
5 5,5 11 2,1 18
6 6,6 13,2 2,5 21
6,5 7,2 14,4 2,7 23
7 7,8 15,6 2,9 25
8 8,8 17,6 3,3 28
9 9,9 19,8 3,7 32
10 10,9 21,8 4,10 35
11 12,1 24,2 4,5 39
12 13,2 26,4 4,9 42
13 14,2 28,4 5 46
14 15,3 30,6 5,8 49
16 17,5 35 6,7 56
18 19,6 39,2 7,6 63
20 21,7 43,4 8,4 70
22 24,3 48,6 9,2 77
24
26
28
30
32
34
36
38
40
42
44
46
48
50
52
54
56
58
60

Nenašli jste, co jste hledali? Potřebujete velké množství nebo máte speciální požadavky? Zadejte váš požadavek do poptávkového formuláře.

Parametry
materiál měď
tvar/typ oválná
účel spojovací
