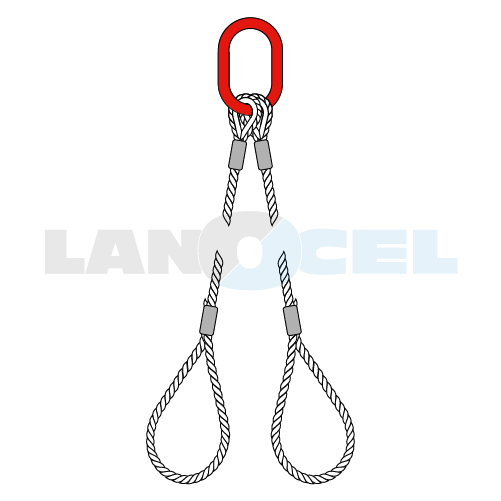

lanový dvojzávěs, typ 220L-WC
Lanový vázací prostředek s oky odpovídá EN 13411-3 A. Nabízené varianty 2pramenného montovaného lanového vazáku k okamžitému dodání v běžných průměrech lan s typickou konstrukcí. Samotný pramen tvoří jedno oko měkké, druhé vyztužené ocelovou očnicí podle zvoleného průměru lana napojené na závěsné oko standardní velikosti. Pro výrobu používáme šestipramenné ocelové lano a hliníkové objímky k zalisování. Lisujeme lana až do průměru 40mm.
Dvoupramenné montovatelné závěsné lano je možné přizpůsobit vašim potřebám:
- přizpůsobení závěsného oka velikosti jeřábového háku
- možnost měnit délku vazáku nebo velikost lisovaných ok
- jiná konstrukce ocelových lan nebo lana holá
Uvedené nosnosti platí při používání v teplotním rozsahu -40°C až 150°C. Věnujte pozornost pravidlům snižujícím nosnost vazáků, zejména efektu ostré hrany tj. vyhodnocení poměru průměru lana a poloměru hrany, jenž může významně snížit dovolené zatížení. Vázáním na smyčku tzv. na býka se snižuje nosnost o 20%.

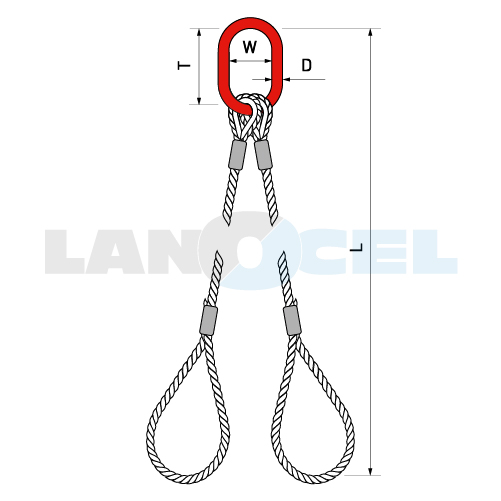

| průměr | nosnost | nosnost | konstrukce | pevnost | záv.oko | délka ok |
| d | WLL-45° | WLL-60° | R | h | ||
| mm | kg | kg | mm | |||
| 6 | 650 | 450 | 6x19M-WSC | 1 960 | A 13 | 100 |
| 8 | 1 100 | 800 | 6x19M-WSC | 1 960 | A 13 | 150 |
| 10 | 1 800 | 1 300 | 6x19M-WSC | 1 960 | A 16 | 200 |
| 11 | 2 150 | 1 550 | 6x36WS-IWRC | 1 960 | A 16 | 200 |
| 12 | 2 600 | 1 850 | 6x36WS-IWRC | 1 960 | A 18 | 200 |
| 13 | 3 000 | 2 150 | 6x36WS-IWRC | 1 960 | A 22 | 200 |
| 14 | 3 500 | 2 500 | 6x36WS-IWRC | 1 960 | A 22 | 250 |
| 16 | 4 600 | 3 300 | 6x36WS-IWRC | 1 960 | A 22 | 250 |
| 18 | 5 800 | 4 150 | 6x36WS-IWRC | 1 960 | A 26 | 300 |
| 20 | 7 150 | 5 100 | 6x36WS-IWRC | 1 960 | A 26 | 300 |
| 22 | 8 700 | 6 200 | 6x36WS-IWRC | 1 960 | A 32 | 350 |
| 24 | 10 300 | 7 400 | 6x36WS-IWRC | 1 960 | A 32 | 400 |
| 26 | 12 100 | 8 650 | 6x36WS-IWRC | 1 960 | A 36 | 400 |
| 28 | 14 000 | 10 000 | 6x36WS-IWRC | 1 960 | A 36 | 450 |
| 30 | 16 100 | 11 500 | 6x36WS-IWRC | 1 960 | A 40 | 450 |
| 32 | 18 300 | 13 100 | 6x36WS-IWRC | 1 960 | A 40 | 500 |
| 36 | 23 200 | 16 600 | 6x36WS-IWRC | 1 960 | A 45 | 500 |
| 40 | 28 700 | 20 500 | 6x36WS-IWRC | 1 960 | A 50 | 500 |
Nenašli jste, co jste hledali? Potřebujete velké množství nebo máte speciální požadavky? Zadejte váš požadavek do poptávkového formuláře.
| duše lana | syntetická , kovová |
|---|---|
| norma | EN 13411-3 A |
| teplota použití | -40 až 150°C |
| typ vazáku | 2 pram |
