Nerezový otočný šroub s okem PLGWI SUPREME - varianta bodu: PLGWI Supreme 2t
Cena
3.610 Kč bez DPH (4.368,10 Kč s DPH)
Kód produktu
246M2030020A4016S
Vázací bod otočný PLGWI vhodný pro častou montáž i demontáž díky své jednoduchosti, aretace 360 °. Více

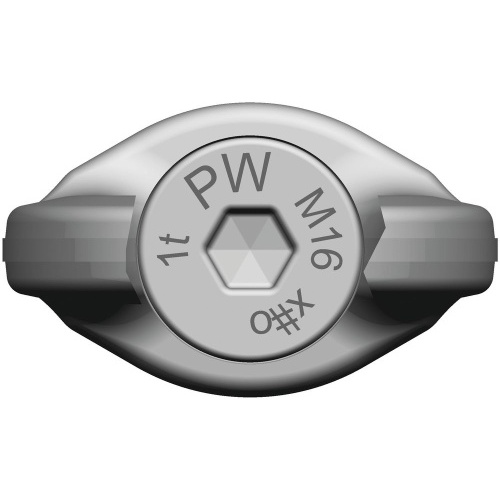

Šroub s okem je otočný v rozsahu 360°. Speciální chromovaný šroub s povrchovou úpravou protí korozi uvnitř oka je vyměnitelný. Objímka chrání povrch nákladu. Vázací body jsou označeny pro svou snadnou identifikaci a dohledatelnost číslem šarže a sériovým číslem. Jednoduchá ruční montáž. Použita ocel Duplex s vyšší odolností proti korozi. Typ otočného šroubu s okem vybírejte dle parametrů v tabulce.

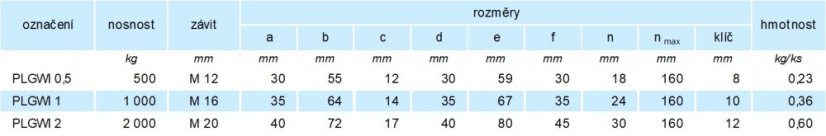

označení | nosnost | závit | rozměry | hmotnost | ||||||||
a | b | c | d | e | f | n | n max | klíč | ||||
kg | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | kg/ks | |
PLGWI 0,5 | 500 | M 12 | 30 | 55 | 12 | 30 | 59 | 30 | 18 | 160 | 8 | 0,23 |
PLGWI 1 | 1 000 | M 16 | 35 | 64 | 14 | 35 | 67 | 35 | 24 | 160 | 10 | 0,36 |
PLGWI 2 | 2 000 | M 20 | 40 | 72 | 17 | 40 | 80 | 45 | 30 | 160 | 12 | 0,60 |

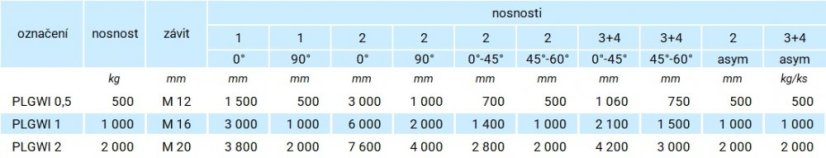

označení | nosnost | závit | nosnosti | |||||||||
1 | 1 | 2 | 2 | 2 | 2 | 3+4 | 3+4 | 2 | 3+4 | |||
0° | 90° | 0° | 90° | 0°-45° | 45°-60° | 0°-45° | 45°-60° | asym | asym | |||
kg | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | kg/ks | |
PLGWI 0,5 | 500 | M 12 | 1 500 | 500 | 3 000 | 1 000 | 700 | 500 | 1 060 | 750 | 500 | 500 |
PLGWI 1 | 1 000 | M 16 | 3 000 | 1 000 | 6 000 | 2 000 | 1 400 | 1 000 | 2 100 | 1 500 | 1 000 | 1 000 |
PLGWI 2 | 2 000 | M 20 | 3 800 | 2 000 | 7 600 | 4 000 | 2 800 | 2 000 | 4 200 | 3 000 | 2 000 | 2 000 |
Návod ke stažení:
Nenašli jste, co jste hledali? Potřebujete velké množství nebo máte speciální požadavky? Zadejte váš požadavek do poptávkového formuláře.
Parametry
aretace | ANO |
---|---|
použití | otočné |
třída | nerez |
typ | šroub s okem |
