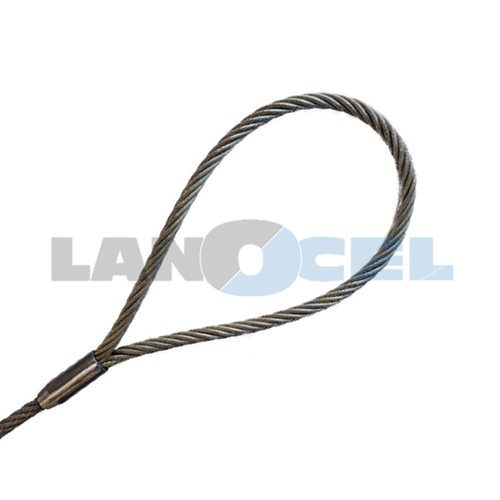

ocelové lano s vlámskými oky typ 100F-WC
Lanový vázací prostředek se zapletenými oky odpovídá EN 13414-1. Nabízené varianty lanového vazáku k okamžitému dodání v běžných průměrech lan s typickou konstrukcí. Pro výrobu používáme šestipramenné ocelové lano až do velikosti průměru 40 mm. Oka nejsou zpevněna očnicí, v místě spoje jsou prameny propleteny do sebe a zajištěny vlámskou objímkou, což zvyšuje pevnost spoje. Tyto vazáky jsou velmi často používané v lesnictví nebo v průmyslu.
Jiné velikosti ok, vazáky z ocelových lan jiné konstrukce nebo z lan holých na vyžádání. Uvedené nosnosti platí při používání v teplotním rozsahu -40°C až 400°C. Věnujte pozornost pravidlům snižujícím nosnost vazáků, zejména efektu ostré hrany tj. vyhodnocení poměru průměru lana a poloměru hrany, jenž může významně snížit dovolené zatížení. Vázáním na smyčku tzv. na býka se snižuje nosnost o 20%.

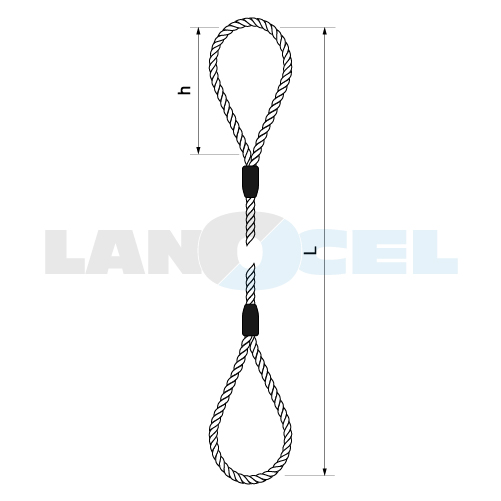

| průměr | nosnost | konstrukce | pevnost | délka ok | min. délka |
| d | WLL | R | h | Lmin | |
| mm | kg | mm | m | ||
| 12 | 1 850 | 6x19M-WSC | 1 960 | 200 | 0,71 |
| 13 | 2 150 | 6x19M-WSC | 1 960 | 200 | 0,73 |
| 14 | 2 500 | 6x19M-WSC | 1 960 | 250 | 0,88 |
| 16 | 3 300 | 6x36WS-IWRC | 1 960 | 300 | 1,00 |
| 18 | 4 150 | 6x36WS-IWRC | 1 960 | 300 | 1,05 |
| 20 | 5 100 | 6x36WS-IWRC | 1 960 | 300 | 1,10 |
| 22 | 6 200 | 6x36WS-IWRC | 1 960 | 350 | 1,25 |
| 24 | 7 400 | 6x36WS-IWRC | 1 960 | 400 | 1,40 |
| 26 | 8 650 | 6x36WS-IWRC | 1 960 | 400 | 1,45 |
| 28 | 10 000 | 6x36WS-IWRC | 1 960 | 450 | 1,60 |
| 30 | 11 500 | 6x36WS-IWRC | 1 960 | 450 | 1,65 |
| 32 | 13 100 | 6x36WS-IWRC | 1 960 | 500 | 1,80 |
| 34 | 14 800 | 6x36WS-IWRC | 1 960 | 500 | 1,85 |
| 36 | 16 600 | 6x36WS-IWRC | 1 960 | 600 | 2,15 |
| 40 | 20 500 | 6x36WS-IWRC | 1 960 | 600 | 2,25 |
Nenašli jste, co jste hledali? Potřebujete velké množství nebo máte speciální požadavky? Zadejte váš požadavek do poptávkového formuláře.
| duše lana | syntetická , kovová |
|---|---|
| norma | EN 13411-3 A |
| teplota použití | -40 až 400°C |
| typ vazáku | oko-oko |
