Cena
1.180 Kč bez DPH (1.427,80 Kč s DPH)
Kód produktu
247M0800003T10016
Vázací bod otočný PLGW-SN vhodný pro častou montáž i demontáž díky své jednoduchosti, aretace 360 ° Více
Šroub s okem je otočný v rozsahu 360°. Speciální chromovaný šroub s povrchovou úpravou protí korozi uvnitř oka je vyměnitelný za jiné defektoskopicky zkoušené šrouby dle tloušťky materiálu. Víceúčelové použití - na břemena opatřena šroubem nebo závitem. Objímka chrání povrch nákladu. Vázací body jsou označeny pro svou snadnou identifikaci a dohledatelnost číslem šarže a sériovým číslem. Typ otočného šroubu s okem vybírejte dle parametrů v tabulce.

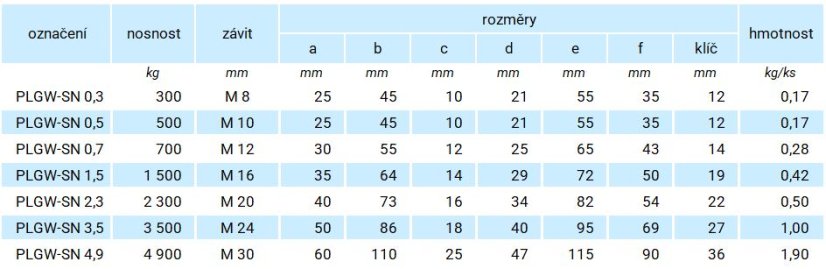

označení | nosnost | závit | rozměry | hmotnost | ||||||
a | b | c | d | e | f | klíč | ||||
kg | mm | mm | mm | mm | mm | mm | mm | mm | kg/ks | |
PLGW-SN 0,3 | 300 | M 8 | 25 | 45 | 10 | 21 | 55 | 35 | 12 | 0,17 |
PLGW-SN 0,5 | 500 | M 10 | 25 | 45 | 10 | 21 | 55 | 35 | 12 | 0,17 |
PLGW-SN 0,7 | 700 | M 12 | 30 | 55 | 12 | 25 | 65 | 43 | 14 | 0,28 |
PLGW-SN 1,5 | 1 500 | M 16 | 35 | 64 | 14 | 29 | 72 | 50 | 19 | 0,42 |
PLGW-SN 2,3 | 2 300 | M 20 | 40 | 73 | 16 | 34 | 82 | 54 | 22 | 0,50 |
PLGW-SN 3,5 | 3 500 | M 24 | 50 | 86 | 18 | 40 | 95 | 69 | 27 | 1,00 |
PLGW-SN 4,9 | 4 900 | M 30 | 60 | 110 | 25 | 47 | 115 | 90 | 36 | 1,90 |

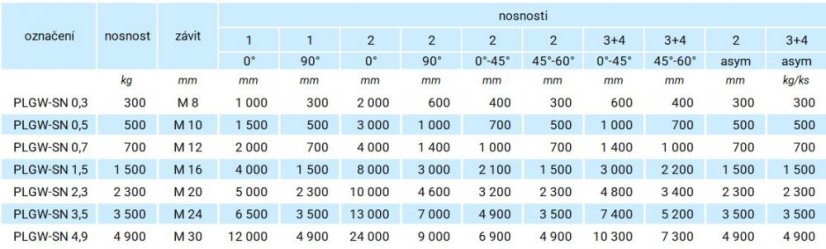

označení | nosnost | závit | nosnosti | |||||||||
1 | 1 | 2 | 2 | 2 | 2 | 3+4 | 3+4 | 2 | 3+4 | |||
0° | 90° | 0° | 90° | 0°-45° | 45°-60° | 0°-45° | 45°-60° | asym | asym | |||
kg | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | kg/ks | |
PLGW-SN 0,3 | 300 | M 8 | 1 000 | 300 | 2 000 | 600 | 400 | 300 | 600 | 400 | 300 | 300 |
PLGW-SN 0,5 | 500 | M 10 | 1 500 | 500 | 3 000 | 1 000 | 700 | 500 | 1 000 | 700 | 500 | 500 |
PLGW-SN 0,7 | 700 | M 12 | 2 000 | 700 | 4 000 | 1 400 | 1 000 | 700 | 1 400 | 1 000 | 700 | 700 |
PLGW-SN 1,5 | 1 500 | M 16 | 4 000 | 1 500 | 8 000 | 3 000 | 2 100 | 1 500 | 3 000 | 2 200 | 1 500 | 1 500 |
PLGW-SN 2,3 | 2 300 | M 20 | 5 000 | 2 300 | 10 000 | 4 600 | 3 200 | 2 300 | 4 800 | 3 400 | 2 300 | 2 300 |
PLGW-SN 3,5 | 3 500 | M 24 | 6 500 | 3 500 | 13 000 | 7 000 | 4 900 | 3 500 | 7 400 | 5 200 | 3 500 | 3 500 |
PLGW-SN 4,9 | 4 900 | M 30 | 12 000 | 4 900 | 24 000 | 9 000 | 6 900 | 4 900 | 10 300 | 7 300 | 4 900 | 4 900 |
Návod ke stažení:
Nenašli jste, co jste hledali? Potřebujete velké množství nebo máte speciální požadavky? Zadejte váš požadavek do poptávkového formuláře.
Parametry
aretace | ANO |
---|---|
použití | otočné |
třída | třída 10 |
typ | matice s okem |
