Cena
830 Kč bez DPH (1.004,30 Kč s DPH)
Kód produktu
246M0815003T10016B

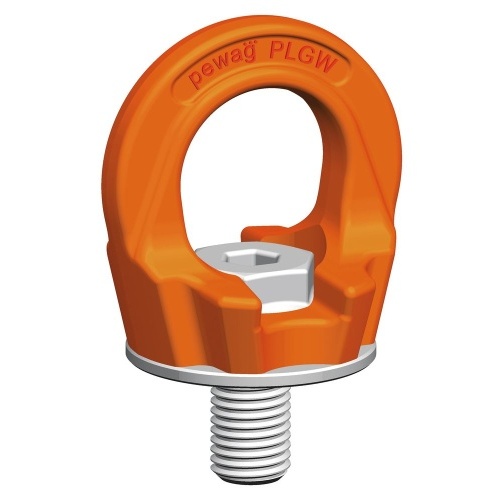

Vázací bod otočný PLGW vhodný pro častou montáž i demontáž díky své jednoduchosti, aretace 360 °. Více

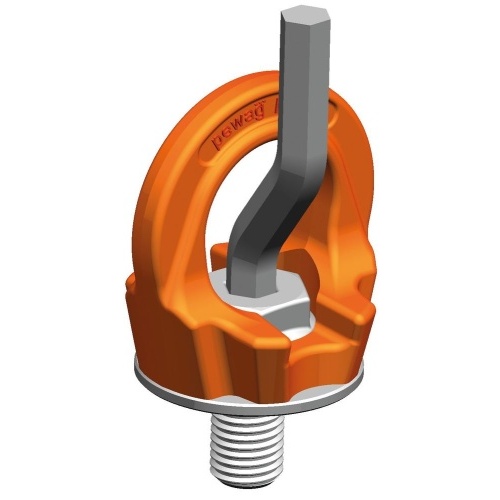

Šroub s okem je otočný v rozsahu 360°. Speciální chromovaný šroub s povrchovou úpravou protí korozi uvnitř oka je vyměnitelný. Objímka chrání povrch nákladu. Vázací body jsou označeny pro svou snadnou identifikaci a dohledatelnost číslem šarže a sériovým číslem. K montáži je potřeba šestiúhelníkový imbusový klíč. Typ otočného šroubu s okem vybírejte dle parametrů v tabulce.

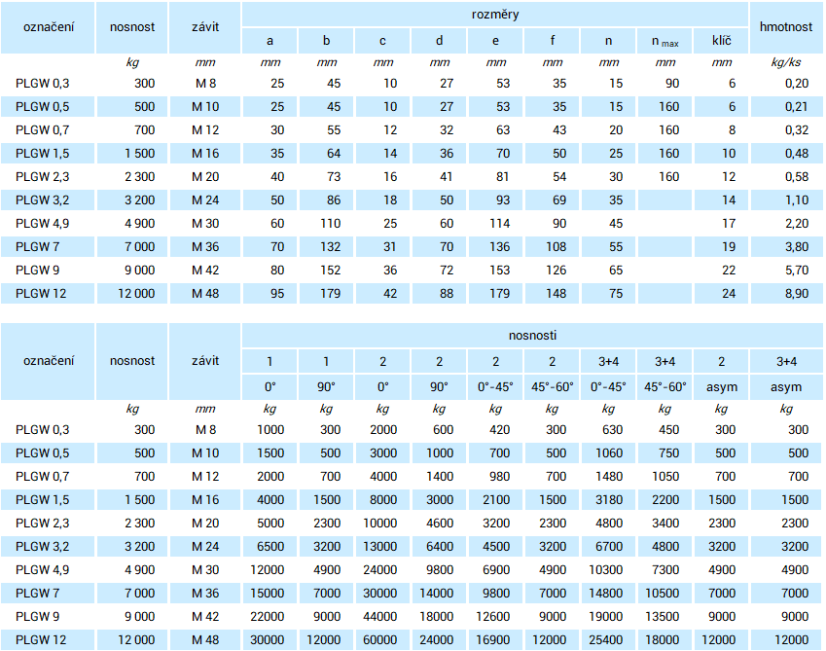

označení | nosnost | závit | rozměry | hmotnost | ||||||||
a | b | c | d | e | f | n | n max | klíč | ||||
kg | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | kg/ks | |
PLGW 0,3 | 300 | M 8 | 25 | 45 | 10 | 27 | 53 | 35 | 15 | 90 | 6 | 0,20 |
PLGW 0,5 | 500 | M 10 | 25 | 45 | 10 | 27 | 53 | 35 | 15 | 160 | 6 | 0,21 |
PLGW 0,7 | 700 | M 12 | 30 | 55 | 12 | 32 | 63 | 43 | 20 | 160 | 8 | 0,32 |
PLGW 1,5 | 1 500 | M 16 | 35 | 64 | 14 | 36 | 70 | 50 | 25 | 160 | 10 | 0,48 |
PLGW 2,3 | 2 300 | M 20 | 40 | 73 | 16 | 41 | 81 | 54 | 30 | 160 | 12 | 0,58 |
PLGW 3,2 | 3 200 | M 24 | 50 | 86 | 18 | 50 | 93 | 69 | 35 | 14 | 1,10 | |
PLGW 4,9 | 4 900 | M 30 | 60 | 110 | 25 | 60 | 114 | 90 | 45 | 17 | 2,20 | |
PLGW 7 | 7 000 | M 36 | 70 | 132 | 31 | 70 | 136 | 108 | 55 | 19 | 3,80 | |
PLGW 9 | 9 000 | M 42 | 80 | 152 | 36 | 72 | 153 | 126 | 65 | 22 | 5,70 | |
PLGW 12 | 12 000 | M 48 | 95 | 179 | 42 | 88 | 179 | 148 | 75 | 24 | 8,90 |
označení | nosnost | závit | nosnosti | |||||||||
1 | 1 | 2 | 2 | 2 | 2 | 3+4 | 3+4 | 2 | 3+4 | |||
0° | 90° | 0° | 90° | 0°-45° | 45°-60° | 0°-45° | 45°-60° | asym | asym | |||
kg | mm | kg | kg | kg | kg | kg | kg | kg | kg | kg | kg | |
PLGW 0,3 | 300 | M 8 | 1 000 | 300 | 2 000 | 600 | 420 | 300 | 630 | 450 | 300 | 300 |
PLGW 0,5 | 500 | M 10 | 1 500 | 500 | 3 000 | 1 000 | 700 | 500 | 1 060 | 750 | 500 | 500 |
PLGW 0,7 | 700 | M 12 | 2 000 | 700 | 4 000 | 1 400 | 980 | 700 | 1 480 | 1 050 | 700 | 700 |
PLGW 1,5 | 1 500 | M 16 | 4 000 | 1 500 | 8 000 | 3 000 | 2 100 | 1 500 | 3 180 | 2 200 | 1 500 | 1 500 |
PLGW 2,3 | 2 300 | M 20 | 5 000 | 2 300 | 10 000 | 4 600 | 3 200 | 2 300 | 4 800 | 3 400 | 2 300 | 2 300 |
PLGW 3,2 | 3 200 | M 24 | 6 500 | 3 200 | 13 000 | 6 400 | 4 500 | 3 200 | 6 700 | 4 800 | 3 200 | 3 200 |
PLGW 4,9 | 4 900 | M 30 | 12 000 | 4 900 | 24 000 | 9 800 | 6 900 | 4 900 | 10 300 | 7 300 | 4 900 | 4 900 |
PLGW 7 | 7 000 | M 36 | 15 000 | 7 000 | 30 000 | 14 000 | 9 800 | 7 000 | 14 800 | 10 500 | 7 000 | 7 000 |
PLGW 9 | 9 000 | M 42 | 22 000 | 9 000 | 44 000 | 18 000 | 12 600 | 9 000 | 19 000 | 13 500 | 9 000 | 9 000 |
PLGW 12 | 12 000 | M 48 | 30 000 | 12 000 | 60 000 | 24 000 | 16 900 | 12 000 | 25 400 | 18 000 | 12 000 | 12 000 |
Návod ke stažení:
Nenašli jste, co jste hledali? Potřebujete velké množství nebo máte speciální požadavky? Zadejte váš požadavek do poptávkového formuláře.
Parametry
aretace | ANO |
---|---|
použití | otočné |
třída | třída 10 |
typ | šroub s okem |
