Cena
1.615 Kč bez DPH (1.954,15 Kč s DPH)
Kód produktu
248M0820003T10016A

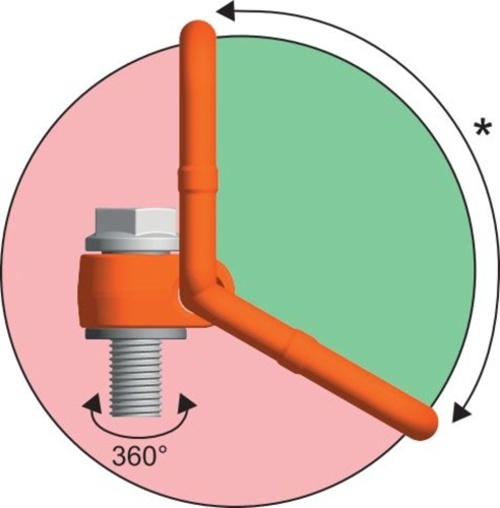

Vázací bod otočný PLAW vhodný pro různé úhlové umístění, jednoduchá montáž, aretace 360 ° Více

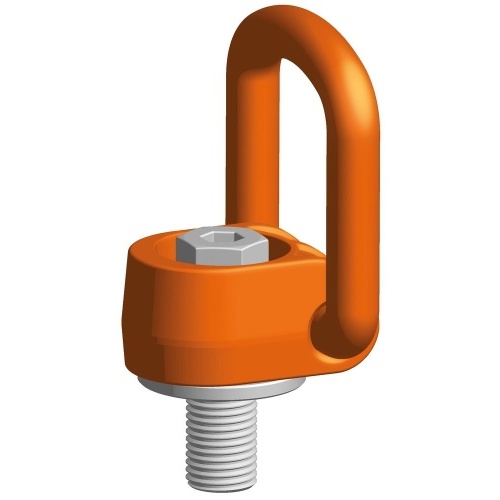

Šroub s okem je otočný v rozsahu 360°. Speciální chromovaný šroub s povrchovou úpravou protí korozi a vyměnitelná pružina umožňující upevnění otočného vázacího bodu v jakémkoliv úhlu. Objímka chrání povrch nákladu, 4-násobný bezpečnostní faktor ve všech směrech. Vázací body jsou označeny pro svou snadnou identifikaci a dohledatelnost číslem šarže a sériovým číslem. Typ otočného šroubu s okem vybírejte dle parametrů v tabulce.

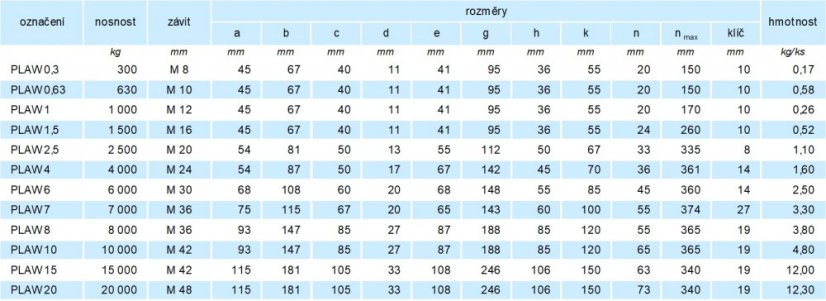

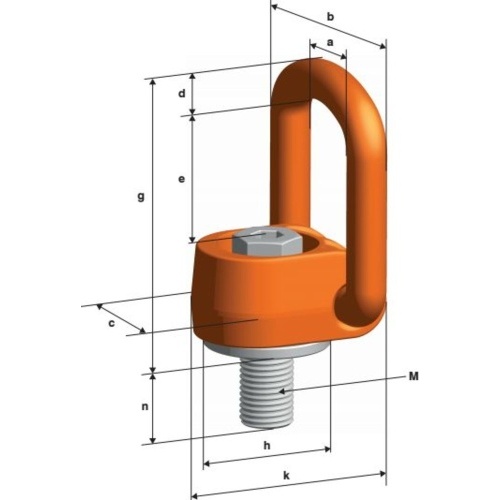

označení | nosnost | závit | rozměry | hmotnost | ||||||||||
a | b | c | d | e | g | h | k | n | n max | klíč | ||||
kg | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | kg/ks | |
PLAW 0,3 | 300 | M 8 | 45 | 67 | 40 | 11 | 41 | 95 | 36 | 55 | 20 | 150 | 10 | 0,17 |
PLAW 0,63 | 630 | M 10 | 45 | 67 | 40 | 11 | 41 | 95 | 36 | 55 | 20 | 150 | 10 | 0,58 |
PLAW 1 | 1 000 | M 12 | 45 | 67 | 40 | 11 | 41 | 95 | 36 | 55 | 20 | 170 | 10 | 0,26 |
PLAW 1,5 | 1 500 | M 16 | 45 | 67 | 40 | 11 | 41 | 95 | 36 | 55 | 24 | 260 | 10 | 0,52 |
PLAW 2,5 | 2 500 | M 20 | 54 | 81 | 50 | 13 | 55 | 112 | 50 | 67 | 33 | 335 | 8 | 1,10 |
PLAW 4 | 4 000 | M 24 | 54 | 87 | 50 | 17 | 67 | 142 | 45 | 70 | 36 | 361 | 14 | 1,60 |
PLAW 6 | 6 000 | M 30 | 68 | 108 | 60 | 20 | 68 | 148 | 55 | 85 | 45 | 360 | 14 | 2,50 |
PLAW 7 | 7 000 | M 36 | 75 | 115 | 67 | 20 | 65 | 143 | 60 | 100 | 55 | 374 | 27 | 3,30 |
PLAW 8 | 8 000 | M 36 | 93 | 147 | 85 | 27 | 87 | 188 | 85 | 120 | 55 | 365 | 19 | 3,80 |
PLAW 10 | 10 000 | M 42 | 93 | 147 | 85 | 27 | 87 | 188 | 85 | 120 | 65 | 365 | 19 | 4,80 |
PLAW 15 | 15 000 | M 42 | 115 | 181 | 105 | 33 | 108 | 246 | 106 | 150 | 63 | 340 | 19 | 12,00 |
PLAW 20 | 20 000 | M 48 | 115 | 181 | 105 | 33 | 108 | 246 | 106 | 150 | 73 | 340 | 19 | 12,30 |

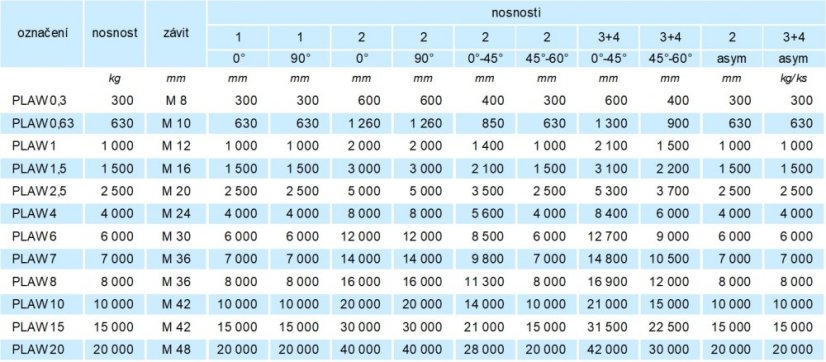

označení | nosnost | závit | nosnosti | |||||||||
1 | 1 | 2 | 2 | 2 | 2 | 3+4 | 3+4 | 2 | 3+4 | |||
0° | 90° | 0° | 90° | 0°-45° | 45°-60° | 0°-45° | 45°-60° | asym | asym | |||
kg | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | kg/ks | |
PLAW 0,3 | 300 | M 8 | 300 | 300 | 600 | 600 | 400 | 300 | 600 | 400 | 300 | 300 |
PLAW 0,63 | 630 | M 10 | 630 | 630 | 1 260 | 1 260 | 850 | 630 | 1 300 | 900 | 630 | 630 |
PLAW 1 | 1 000 | M 12 | 1 000 | 1 000 | 2 000 | 2 000 | 1 400 | 1 000 | 2 100 | 1 500 | 1 000 | 1 000 |
PLAW 1,5 | 1 500 | M 16 | 1 500 | 1 500 | 3 000 | 3 000 | 2 100 | 1 500 | 3 100 | 2 200 | 1 500 | 1 500 |
PLAW 2,5 | 2 500 | M 20 | 2 500 | 2 500 | 5 000 | 5 000 | 3 500 | 2 500 | 5 300 | 3 700 | 2 500 | 2 500 |
PLAW 4 | 4 000 | M 24 | 4 000 | 4 000 | 8 000 | 8 000 | 5 600 | 4 000 | 8 400 | 6 000 | 4 000 | 4 000 |
PLAW 6 | 6 000 | M 30 | 6 000 | 6 000 | 12 000 | 12 000 | 8 500 | 6 000 | 12 700 | 9 000 | 6 000 | 6 000 |
PLAW 7 | 7 000 | M 36 | 7 000 | 7 000 | 14 000 | 14 000 | 9 800 | 7 000 | 14 800 | 10 500 | 7 000 | 7 000 |
PLAW 8 | 8 000 | M 36 | 8 000 | 8 000 | 16 000 | 16 000 | 11 300 | 8 000 | 16 900 | 12 000 | 8 000 | 8 000 |
PLAW 10 | 10 000 | M 42 | 10 000 | 10 000 | 20 000 | 20 000 | 14 000 | 10 000 | 21 000 | 15 000 | 10 000 | 10 000 |
PLAW 15 | 15 000 | M 42 | 15 000 | 15 000 | 30 000 | 30 000 | 21 000 | 15 000 | 31 500 | 22 500 | 15 000 | 15 000 |
PLAW 20 | 20 000 | M 48 | 20 000 | 20 000 | 40 000 | 40 000 | 28 000 | 20 000 | 42 000 | 30 000 | 20 000 | 20 000 |
Návod ke stažení:
Nenašli jste, co jste hledali? Potřebujete velké množství nebo máte speciální požadavky? Zadejte váš požadavek do poptávkového formuláře.
Parametry
třída | třída 10 |
---|---|
typ | šroub s okem |
použití | otočné, sklopné |
