Cena
1.480 Kč bez DPH (1.790,80 Kč s DPH)
Kód produktu
248M0813003T10016B

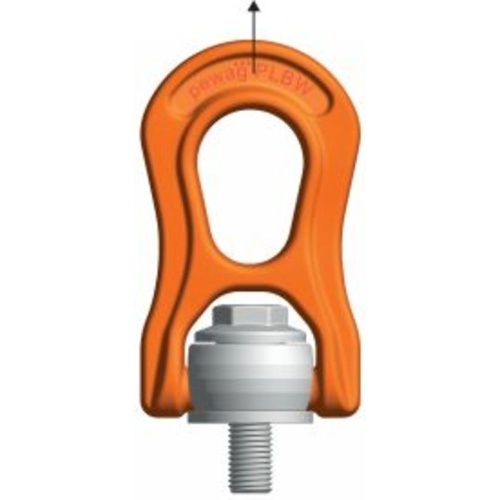

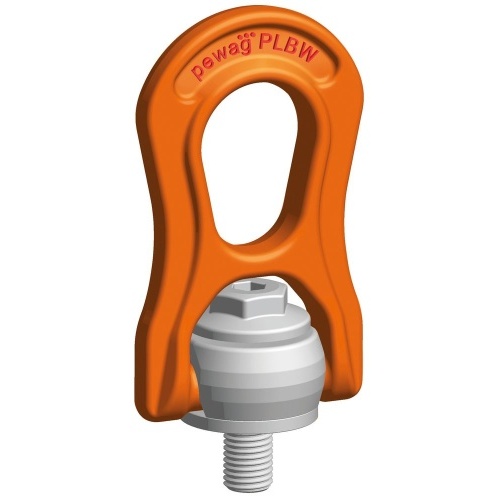

Vázací bod otočný PLBW se sklopným okem, vhodný pro častou montáž i demontáž díky své jednoduchosti, aretace 360 ° Více
Šroub je otočný v rozsahu 360° se sklopným okem do úhlu 180°. Speciální chromovaný šroub s povrchovou úpravou protí korozi a vyměnitelná pružina umožňující upevnění otočného vázacího bodu v jakémkoliv úhlu. Objímka chrání povrch nákladu, 5-násobný bezpečnostní faktor. Vázací body jsou označeny pro svou snadnou identifikaci a dohledatelnost číslem šarže a sériovým číslem. Typ otočného šroubu s okem vybírejte dle parametrů v tabulce.

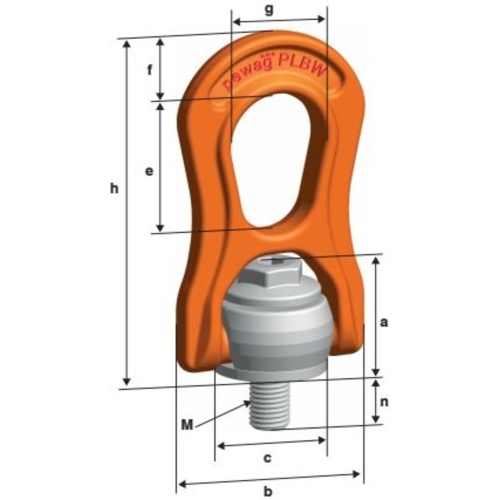

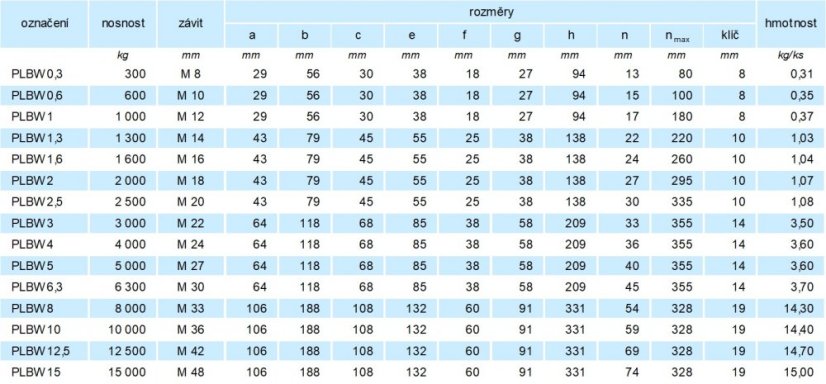

označení | nosnost | závit | rozměry | hmotnost | |||||||||
a | b | c | e | f | g | h | n | n max | klíč | ||||
kg | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | kg/ks | |
PLBW 0,3 | 300 | M 8 | 29 | 56 | 30 | 38 | 18 | 27 | 94 | 13 | 80 | 8 | 0,31 |
PLBW 0,6 | 600 | M 10 | 29 | 56 | 30 | 38 | 18 | 27 | 94 | 15 | 100 | 8 | 0,35 |
PLBW 1 | 1 000 | M 12 | 29 | 56 | 30 | 38 | 18 | 27 | 94 | 17 | 180 | 8 | 0,37 |
PLBW 1,3 | 1 300 | M 14 | 43 | 79 | 45 | 55 | 25 | 38 | 138 | 22 | 220 | 10 | 1,03 |
PLBW 1,6 | 1 600 | M 16 | 43 | 79 | 45 | 55 | 25 | 38 | 138 | 24 | 260 | 10 | 1,04 |
PLBW 2 | 2 000 | M 18 | 43 | 79 | 45 | 55 | 25 | 38 | 138 | 27 | 295 | 10 | 1,07 |
PLBW 2,5 | 2 500 | M 20 | 43 | 79 | 45 | 55 | 25 | 38 | 138 | 30 | 335 | 10 | 1,08 |
PLBW 3 | 3 000 | M 22 | 64 | 118 | 68 | 85 | 38 | 58 | 209 | 33 | 355 | 14 | 3,50 |
PLBW 4 | 4 000 | M 24 | 64 | 118 | 68 | 85 | 38 | 58 | 209 | 36 | 355 | 14 | 3,60 |
PLBW 5 | 5 000 | M 27 | 64 | 118 | 68 | 85 | 38 | 58 | 209 | 40 | 355 | 14 | 3,60 |
PLBW 6,3 | 6 300 | M 30 | 64 | 118 | 68 | 85 | 38 | 58 | 209 | 45 | 355 | 14 | 3,70 |
PLBW 8 | 8 000 | M 33 | 106 | 188 | 108 | 132 | 60 | 91 | 331 | 54 | 328 | 19 | 14,30 |
PLBW 10 | 10 000 | M 36 | 106 | 188 | 108 | 132 | 60 | 91 | 331 | 59 | 328 | 19 | 14,40 |
PLBW 12,5 | 12 500 | M 42 | 106 | 188 | 108 | 132 | 60 | 91 | 331 | 69 | 328 | 19 | 14,70 |
PLBW 15 | 15 000 | M 48 | 106 | 188 | 108 | 132 | 60 | 91 | 331 | 74 | 328 | 19 | 15,00 |

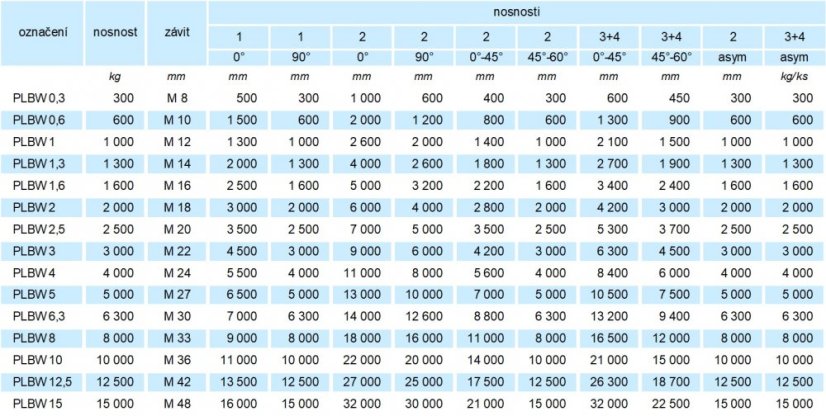

označení | nosnost | závit | nosnosti | |||||||||
1 | 1 | 2 | 2 | 2 | 2 | 3+4 | 3+4 | 2 | 3+4 | |||
0° | 90° | 0° | 90° | 0°-45° | 45°-60° | 0°-45° | 45°-60° | asym | asym | |||
kg | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | kg/ks | |
PLBW 0,3 | 300 | M 8 | 500 | 300 | 1 000 | 600 | 400 | 300 | 600 | 450 | 300 | 300 |
PLBW 0,6 | 600 | M 10 | 1 500 | 600 | 2 000 | 1 200 | 800 | 600 | 1 300 | 900 | 600 | 600 |
PLBW 1 | 1 000 | M 12 | 1 300 | 1 000 | 2 600 | 2 000 | 1 400 | 1 000 | 2 100 | 1 500 | 1 000 | 1 000 |
PLBW 1,3 | 1 300 | M 14 | 2 000 | 1 300 | 4 000 | 2 600 | 1 800 | 1 300 | 2 700 | 1 900 | 1 300 | 1 300 |
PLBW 1,6 | 1 600 | M 16 | 2 500 | 1 600 | 5 000 | 3 200 | 2 200 | 1 600 | 3 400 | 2 400 | 1 600 | 1 600 |
PLBW 2 | 2 000 | M 18 | 3 000 | 2 000 | 6 000 | 4 000 | 2 800 | 2 000 | 4 200 | 3 000 | 2 000 | 2 000 |
PLBW 2,5 | 2 500 | M 20 | 3 500 | 2 500 | 7 000 | 5 000 | 3 500 | 2 500 | 5 300 | 3 700 | 2 500 | 2 500 |
PLBW 3 | 3 000 | M 22 | 4 500 | 3 000 | 9 000 | 6 000 | 4 200 | 3 000 | 6 300 | 4 500 | 3 000 | 3 000 |
PLBW 4 | 4 000 | M 24 | 5 500 | 4 000 | 11 000 | 8 000 | 5 600 | 4 000 | 8 400 | 6 000 | 4 000 | 4 000 |
PLBW 5 | 5 000 | M 27 | 6 500 | 5 000 | 13 000 | 10 000 | 7 000 | 5 000 | 10 500 | 7 500 | 5 000 | 5 000 |
PLBW 6,3 | 6 300 | M 30 | 7 000 | 6 300 | 14 000 | 12 600 | 8 800 | 6 300 | 13 200 | 9 400 | 6 300 | 6 300 |
PLBW 8 | 8 000 | M 33 | 9 000 | 8 000 | 18 000 | 16 000 | 11 000 | 8 000 | 16 500 | 12 000 | 8 000 | 8 000 |
PLBW 10 | 10 000 | M 36 | 11 000 | 10 000 | 22 000 | 20 000 | 14 000 | 10 000 | 21 000 | 15 000 | 10 000 | 10 000 |
PLBW 12,5 | 12 500 | M 42 | 13 500 | 12 500 | 27 000 | 25 000 | 17 500 | 12 500 | 26 300 | 18 700 | 12 500 | 12 500 |
PLBW 15 | 15 000 | M 48 | 16 000 | 15 000 | 32 000 | 30 000 | 21 000 | 15 000 | 32 000 | 22 500 | 15 000 | 15 000 |
Návod ke stažení:
Nenašli jste, co jste hledali? Potřebujete velké množství nebo máte speciální požadavky? Zadejte váš požadavek do poptávkového formuláře.
Parametry
použití | otočné, sklopné |
---|---|
třída | třída 10 |
typ | šroub s okem |
