Cena
1.495 Kč bez DPH (1.808,95 Kč s DPH)
Kód produktu
248M0820003T10016D

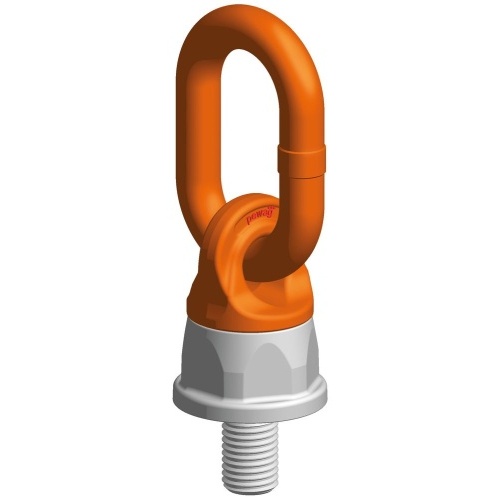

Vázací bod otočný pod zatížením PLDW se sklopným okem, vhodný pro častou montáž i demontáž díky své jednoduchosti, aretace 360 ° Více

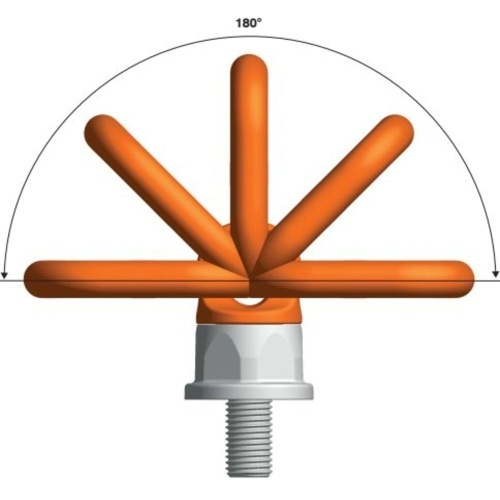

Šroub je otočný v rozsahu 360° pod zatížením se sklopným okem do úhlu 180°. Speciální chromovaný šroub s povrchovou úpravou protí korozi. Vázací body s kuličkovým ložiskem jsou označeny pro svou snadnou identifikaci a dohledatelnost číslem šarže a sériovým číslem. Typ otočného šroubu s okem vybírejte dle parametrů v tabulce.

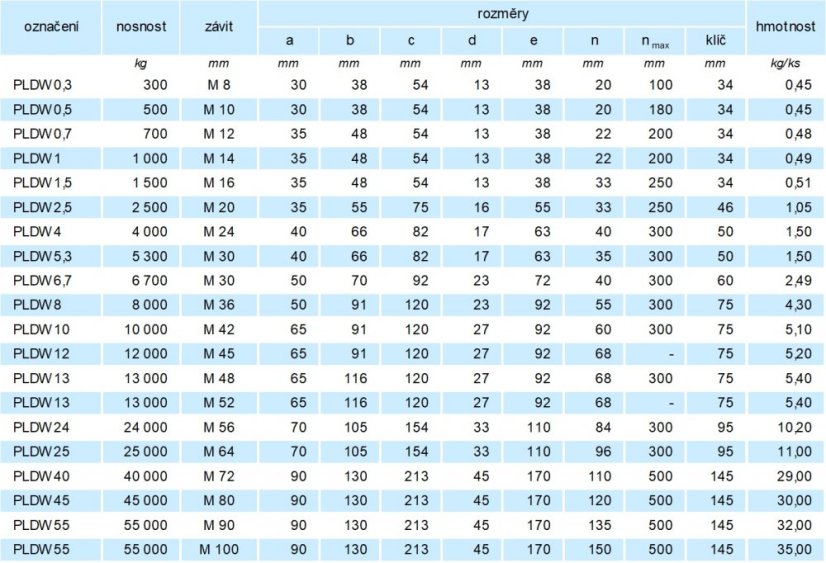

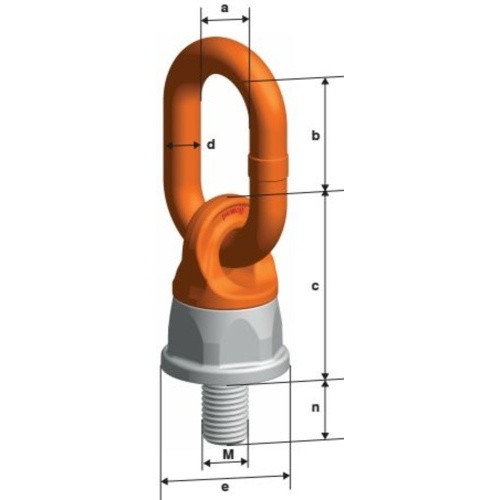

označení | nosnost | závit | rozměry | hmotnost | |||||||
a | b | c | d | e | n | n max | klíč | ||||
kg | mm | mm | mm | mm | mm | mm | mm | mm | mm | kg/ks | |
PLDW 0,3 | 300 | M 8 | 30 | 38 | 54 | 13 | 38 | 20 | 100 | 34 | 0,45 |
PLDW 0,5 | 500 | M 10 | 30 | 38 | 54 | 13 | 38 | 20 | 180 | 34 | 0,45 |
PLDW 0,7 | 700 | M 12 | 35 | 48 | 54 | 13 | 38 | 22 | 200 | 34 | 0,48 |
PLDW 1 | 1 000 | M 14 | 35 | 48 | 54 | 13 | 38 | 22 | 200 | 34 | 0,49 |
PLDW 1,5 | 1 500 | M 16 | 35 | 48 | 54 | 13 | 38 | 33 | 250 | 34 | 0,51 |
PLDW 2,5 | 2 500 | M 20 | 35 | 55 | 75 | 16 | 55 | 33 | 250 | 46 | 1,05 |
PLDW 4 | 4 000 | M 24 | 40 | 66 | 82 | 17 | 63 | 40 | 300 | 50 | 1,50 |
PLDW 5,3 | 5 300 | M 30 | 40 | 66 | 82 | 17 | 63 | 35 | 300 | 50 | 1,50 |
PLDW 6,7 | 6 700 | M 30 | 50 | 70 | 92 | 23 | 72 | 40 | 300 | 60 | 2,49 |
PLDW 8 | 8 000 | M 36 | 50 | 91 | 120 | 23 | 92 | 55 | 300 | 75 | 4,30 |
PLDW 10 | 10 000 | M 42 | 65 | 91 | 120 | 27 | 92 | 60 | 300 | 75 | 5,10 |
PLDW 12 | 12 000 | M 45 | 65 | 91 | 120 | 27 | 92 | 68 | - | 75 | 5,20 |
PLDW 13 | 13 000 | M 48 | 65 | 116 | 120 | 27 | 92 | 68 | 300 | 75 | 5,40 |
PLDW 13 | 13 000 | M 52 | 65 | 116 | 120 | 27 | 92 | 68 | - | 75 | 5,40 |
PLDW 24 | 24 000 | M 56 | 70 | 105 | 154 | 33 | 110 | 84 | 300 | 95 | 10,20 |
PLDW 25 | 25 000 | M 64 | 70 | 105 | 154 | 33 | 110 | 96 | 300 | 95 | 11,00 |
PLDW 40 | 40 000 | M 72 | 90 | 130 | 213 | 45 | 170 | 110 | 500 | 145 | 29,00 |
PLDW 45 | 45 000 | M 80 | 90 | 130 | 213 | 45 | 170 | 120 | 500 | 145 | 30,00 |
PLDW 55 | 55 000 | M 90 | 90 | 130 | 213 | 45 | 170 | 135 | 500 | 145 | 32,00 |
PLDW 55 | 55 000 | M 100 | 90 | 130 | 213 | 45 | 170 | 150 | 500 | 145 | 35,00 |

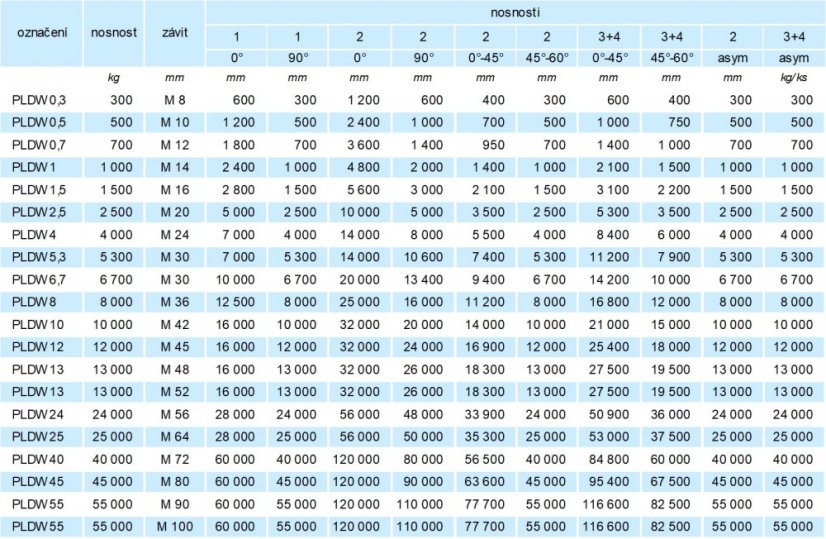

označení | nosnost | závit | nosnosti | |||||||||
1 | 1 | 2 | 2 | 2 | 2 | 3+4 | 3+4 | 2 | 3+4 | |||
0° | 90° | 0° | 90° | 0°-45° | 45°-60° | 0°-45° | 45°-60° | asym | asym | |||
kg | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | kg/ks | |
PLDW 0,3 | 300 | M 8 | 600 | 300 | 1 200 | 600 | 400 | 300 | 600 | 400 | 300 | 300 |
PLDW 0,5 | 500 | M 10 | 1 200 | 500 | 2 400 | 1 000 | 700 | 500 | 1 000 | 750 | 500 | 500 |
PLDW 0,7 | 700 | M 12 | 1 800 | 700 | 3 600 | 1 400 | 950 | 700 | 1 400 | 1 000 | 700 | 700 |
PLDW 1 | 1 000 | M 14 | 2 400 | 1 000 | 4 800 | 2 000 | 1 400 | 1 000 | 2 100 | 1 500 | 1 000 | 1 000 |
PLDW 1,5 | 1 500 | M 16 | 2 800 | 1 500 | 5 600 | 3 000 | 2 100 | 1 500 | 3 100 | 2 200 | 1 500 | 1 500 |
PLDW 2,5 | 2 500 | M 20 | 5 000 | 2 500 | 10 000 | 5 000 | 3 500 | 2 500 | 5 300 | 3 500 | 2 500 | 2 500 |
PLDW 4 | 4 000 | M 24 | 7 000 | 4 000 | 14 000 | 8 000 | 5 500 | 4 000 | 8 400 | 6 000 | 4 000 | 4 000 |
PLDW 5,3 | 5 300 | M 30 | 7 000 | 5 300 | 14 000 | 10 600 | 7 400 | 5 300 | 11 200 | 7 900 | 5 300 | 5 300 |
PLDW 6,7 | 6 700 | M 30 | 10 000 | 6 700 | 20 000 | 13 400 | 9 400 | 6 700 | 14 200 | 10 000 | 6 700 | 6 700 |
PLDW 8 | 8 000 | M 36 | 12 500 | 8 000 | 25 000 | 16 000 | 11 200 | 8 000 | 16 800 | 12 000 | 8 000 | 8 000 |
PLDW 10 | 10 000 | M 42 | 16 000 | 10 000 | 32 000 | 20 000 | 14 000 | 10 000 | 21 000 | 15 000 | 10 000 | 10 000 |
PLDW 12 | 12 000 | M 45 | 16 000 | 12 000 | 32 000 | 24 000 | 16 900 | 12 000 | 25 400 | 18 000 | 12 000 | 12 000 |
PLDW 13 | 13 000 | M 48 | 16 000 | 13 000 | 32 000 | 26 000 | 18 300 | 13 000 | 27 500 | 19 500 | 13 000 | 13 000 |
PLDW 13 | 13 000 | M 52 | 16 000 | 13 000 | 32 000 | 26 000 | 18 300 | 13 000 | 27 500 | 19 500 | 13 000 | 13 000 |
PLDW 24 | 24 000 | M 56 | 28 000 | 24 000 | 56 000 | 48 000 | 33 900 | 24 000 | 50 900 | 36 000 | 24 000 | 24 000 |
PLDW 25 | 25 000 | M 64 | 28 000 | 25 000 | 56 000 | 50 000 | 35 300 | 25 000 | 53 000 | 37 500 | 25 000 | 25 000 |
PLDW 40 | 40 000 | M 72 | 60 000 | 40 000 | 120 000 | 80 000 | 56 500 | 40 000 | 84 800 | 60 000 | 40 000 | 40 000 |
PLDW 45 | 45 000 | M 80 | 60 000 | 45 000 | 120 000 | 90 000 | 63 600 | 45 000 | 95 400 | 67 500 | 45 000 | 45 000 |
PLDW 55 | 55 000 | M 90 | 60 000 | 55 000 | 120 000 | 110 000 | 77 700 | 55 000 | 116 600 | 82 500 | 55 000 | 55 000 |
PLDW 55 | 55 000 | M 100 | 60 000 | 55 000 | 120 000 | 110 000 | 77 700 | 55 000 | 116 600 | 82 500 | 55 000 | 55 000 |
Návod ke stažení:
Nenašli jste, co jste hledali? Potřebujete velké množství nebo máte speciální požadavky? Zadejte váš požadavek do poptávkového formuláře.
Parametry
použití | otočné, sklopné |
---|---|
třída | třída 10 |
typ | šroub s okem |
