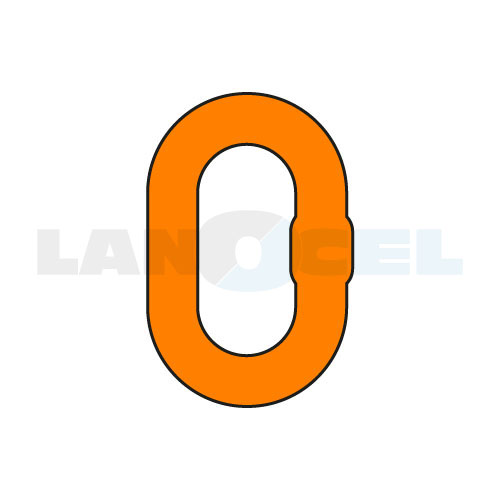

přechodový článek BW třída 10 - označení: BW 13

Cena
150 Kč bez DPH (181,50 Kč s DPH)

Kód produktu
2001300-9T10-037

Varianta neexistuje

Skladem - připraveno k odeslání
ks

Přechodný článek ve tř. 10 typ BW pro connex a svařovaný systém. Více

Mezičlánek se se všestranným využitím např. jako přechod mezi dvěma závěsnými oky nebo jako koncový článek řetězu, reps. zpětný zavěšovací článek. Nepostradatelný spojovací článek při montování řetězových vazáků podle EN 1677-4. Přechodná oka jsou trvale označena kódem zpětné sledovatelnosti (šarží), pevnostní třídou, typem a velikostí Velikost vybírejte dle parametrů v tabulce.

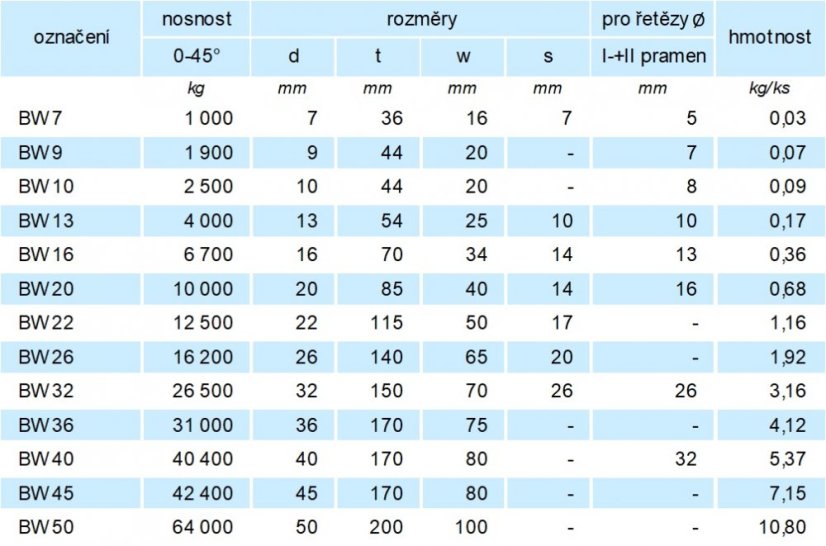

velikost nosnost pro ŘVP průměr výška šířka hmotnost
WLL 1P 2P D T W M
t mm mm mm mm mm kg/ks
BW 7 1 5 - 7 36 16 0,03
BW 8 1,4 6 - 8 36 16 0,03
BW 9 1,9 7 - 9 44 20 0,07
BW 10 2,5 8 5 10 44 20 0,09
BW 13 4 10 6 13 54 25 0,17
BW 16 6,7 13 7+8 17 70 34 0,36
BW 20 10 16 10 20 85 40 0,68
BW 22 12,5 - - 23 115 50 1,16
BW 23 14 19 13 23 115 45 1,15
BW 26 16,2 20 - 27 140 65 1,92
BW 27 19 22 16 27 140 55 1,92
BW 32 26,5 26 19+20 33 150 70 3,16
BW 36 31 - 22 36 170 75 4,12
BW 40 40,4 32 26 40 170 80 5,37
BW 45 42,4 - - 45 170 80 7,15
BW 50 64 - - 50 200 100 10,8

Nenašli jste, co jste hledali? Potřebujete velké množství nebo máte speciální požadavky? Zadejte váš požadavek do poptávkového formuláře.

Parametry
rozměr oka přechodový článek
třída třída 10
