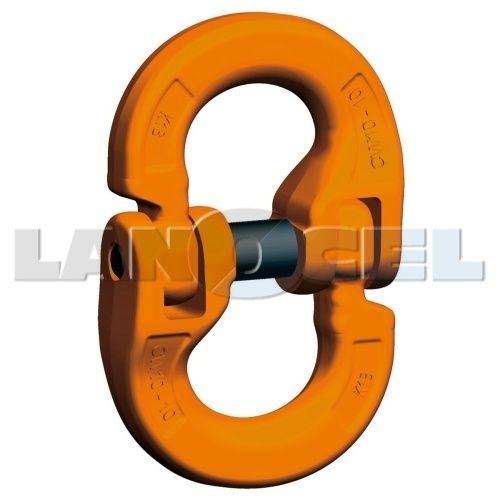

Kovaný spojovací článek s čepem podle EN 1677-1. Dvě symetrické kované části jsou spojeny svorníkem a bezpečnostní pojistkou. Určen pro přímý tah s přípustnou tažnou silou vyšší o 25% oproti spojovacího článku v třídě 8 a o 30% menší hmotnost při zachování nosnosti. Závěsný systém je určen pro:
Zavěšovací článek - řetěz
Řetěz - řetěz
Hák - řetěz
Jednotlivé komponenty jsou viditelně označeny pro svou snadnou identifikaci. Typ vybírejte dle parametrů v tabulce.
Pozor! Svorník a bezpečností pojistku je doporučeno vyměnit po třech montážích/demontážích.
označení
nosnosti

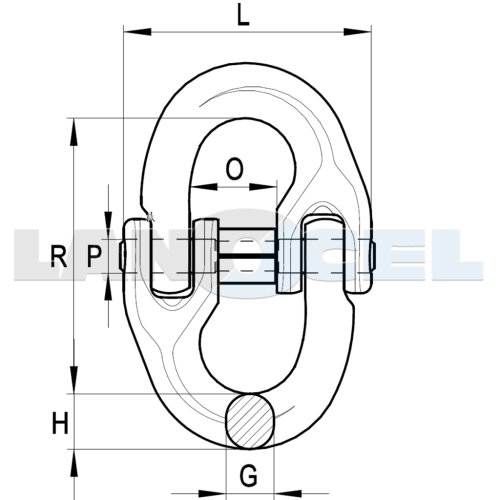

rozměry
hmotnost
R
H
P
G
L
O
kg
mm
mm
mm
mm
mm
mm
kg/ks
CW 5
1000
38
7
9
7
34
13
0,06
CW 6
1400
44
8
11
8
39
14
0,08
CW 7
1900
53
10
13
9
46
17
0,14
CW 8
2500
62
12
14
10
55
19
0,24
CW 10
4000
72
15
18
13
64
24
0,42
CW 13
6700
88
20
22
17
79
28
0,85
CW 16
10000
112
24
29
20
105
34
1,90
CW 19/20
16000
126
32
35
25
126
44
3,10
CW 22
19000
157
36
39
26
148
52
4,72
CW 26
26500
179
40
46
30
175
62
6,80
CW 32
40000
206
47
56
35
216
80
11,36
