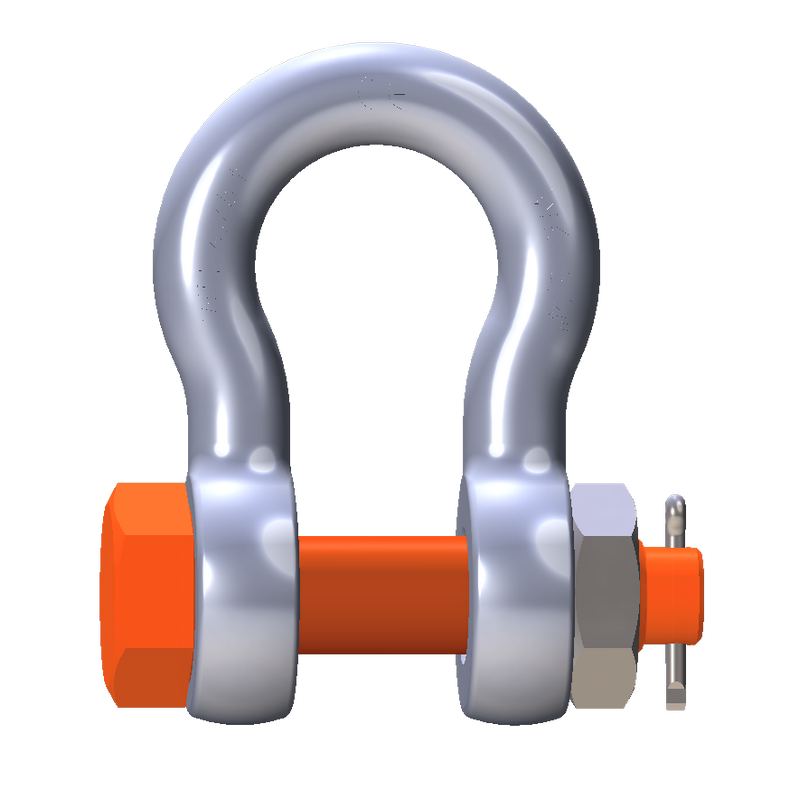

třmen omega s maticí EN 13889
Vysokopevnostní šroubovací třmen podle EN 13889 k ukončení lanových vazáků pro spojení s jinými komponenty, dvojí zabezpečení před ztrátou šroubu. Šroub je proti uvolnění zajištěn maticí a závlačkou. Snadná montáž i demontáž, pro dlouhodobé nebo trvalé použití. Díky nekorozní úpravě dlouhá životnost při dodržení podmínek pro používání. Závit šroubu nesmí přesahovat do otvoru třmenu a musí být řádně utažen maticí a zajištěn pojistkou, aby nedošlo k nechtěnému uvolnění. Bezpečnostní faktor 5,provozní teplota -20°C až +200°C. Šekly kruhové jsou viditelně označeny pro svou snadnou identifikaci. Dodáváno s certifikátem.

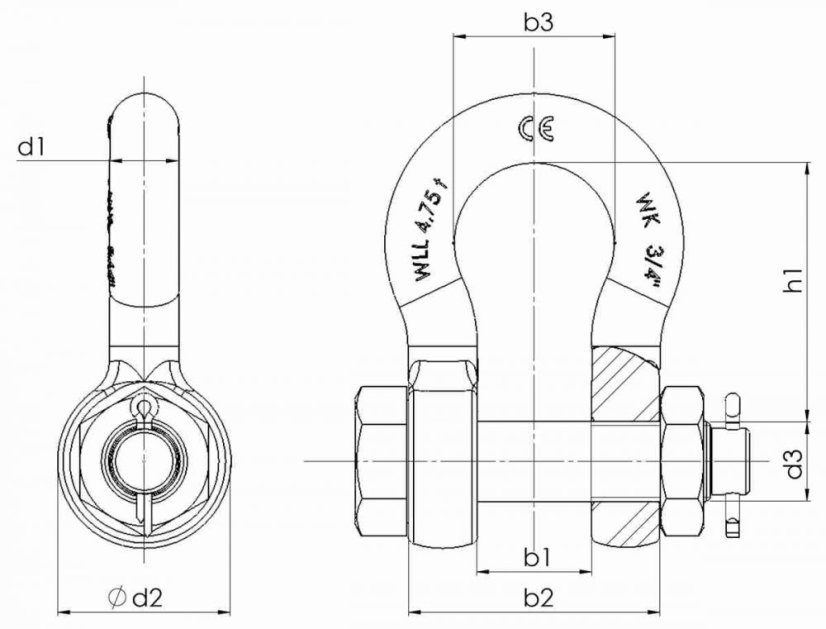

| nosnost | rozměry | hmotnost | ||||||
| WLL | b1 | b2 | b3 min | d1 | d2 min | d3 | h1 min | M |
| t | mm | mm | mm | mm | mm | mm | mm | kg/ks |
| 0,5 | 12 | 25 | 19 | 6 | 15,5 | 8 | 27 | 0,07 |
| 0,75 | 13 | 29 | 20 | 8 | 18,5 | 10 | 29 | 0,1 |
| 1 | 16 | 36 | 24 | 10 | 22 | 12 | 32 | 0,18 |
| 1,5 | 18 | 40 | 27 | 11 | 25 | 14 | 39 | 0,25 |
| 2 | 21 | 47 | 30 | 13 | 29,5 | 16 | 44 | 0,37 |
| 3,25 | 27 | 59 | 39 | 16 | 38 | 20 | 57 | 0,71 |
| 4,75 | 32 | 70 | 48 | 19 | 44 | 22 | 65 | 1,27 |
| 6,5 | 36 | 80 | 55 | 22 | 50 | 27 | 76 | 1,78 |
| 8,5 | 43 | 93 | 64 | 25 | 56 | 28 | 88 | 2,52 |
| 9,5 | 46 | 104 | 70 | 29 | 64 | 33 | 101 | 3,53 |
| 12 | 52 | 116 | 78 | 32 | 70 | 36 | 108 | 5,04 |
| 13,5 | 57 | 127 | 85 | 35 | 76 | 39 | 126 | 6,84 |
| 17 | 60 | 136 | 94 | 38 | 84 | 42 | 139 | 8,78 |
| 25 | 73 | 161 | 119 | 44 | 100 | 52 | 168 | 14,09 |
Nenašli jste, co jste hledali? Potřebujete velké množství nebo máte speciální požadavky? Zadejte váš požadavek do poptávkového formuláře.
| čep | s maticí |
|---|---|
| povrch | žárově pozinkováno |
| materiál | třída 6 |
| tvar | omega |
| výška | standardní |
