závěsná hlava nerezová VWI třída 6 - označení: VWI 4

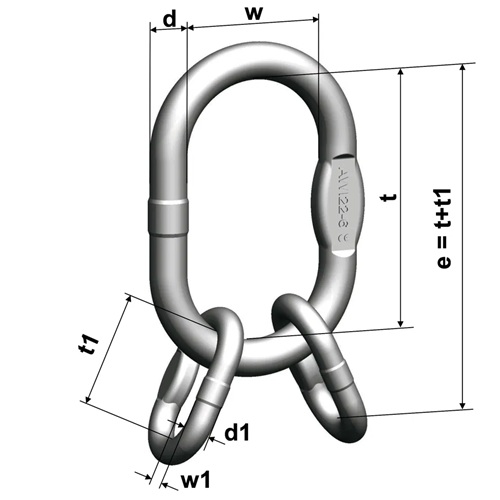

závěsná hlava nerezová VWI třída 6 schéma

Další fotky (2)

Cena

920 Kč bez DPH (1.113,20 Kč s DPH)

Kód produktu

2101008-0T06-016A

Závěsná hlava standardní velikosti z nerez oceli typ VWI pevnostní třídy 6 pro sestavení montovaných řetězových závěsů. Více

Přidat do oblíbených Přidat do porovnání Doprava a platba

Svařovaná souprava podle EN 1677-4 pro sestavení 3pramenných a 4pramenných řetězových, lanových a textilní vazáků. Závěsná hlava je složena ze závěsného oka typu AWI a dvěmi přechodovými články typu BWI. Do velikosti B32 mají články zploštění pro snadnější nasazení řetězových connexů, které se používají pro spojení s řetězem. Oka i články jsou trvale označeny kódem zpětné sledovatelnosti (šarží), pevnostní třídou, typem a velikostí.

S rostoucím průměrem kulatiny se zvětšují i rozměry oka tak, aby splňovaly doporučení pro poměry zavěšení na jeřábovém háku. Šíře oka by měla být o 25% větší než šíře háku.

velikost	nosnost	velikost jeř. háku		rozměry							hmotnost
	WLL	DIN 15401	DIN 15402	e	d	t	w	d1	t1	w1	M
	t			mm							kg/ks
VWI 4	0,84	1,6	2,5	124	10	80	50	9	44	20	0,28
VWI 5	1,30	2,5	4	154	13	110	60	10	44	20	0,52
VWI 6	2,60	2,5	4	164	16	110	60	13	54	25	0,91
VWI 7/8	3,35	5	6	205	18	135	75	16	70	34	1,64
VWI 10	5,25	6	8	245	23	160	90	20	85	40	3,02
VWI 13	8,90	8	10	295	27	180	100	23	115	50	4,78
VWI 16	13,20	10	12	340	32	200	110	27	140	65	7,98

Nenašli jste, co jste hledali? Potřebujete velké množství nebo máte speciální požadavky? Zadejte váš požadavek do poptávkového formuláře.

Parametry

rozměr oka	standard
třída	třída 6 nerez
výrobce	PEWAG
