závěsná hlava VMW třída 10 - označení: VMW 6
![závěsná hlava VMW třída 10 - označení: VMW 6 závěsná hlava VMW třída 10 - označení: VMW 6](https://lanocel.s19.cdn-upgates.com/_cache/f/0/f085075087a77a2a5e7a083ddba7137f-hlava-t10-1-log.jpg)
![závěsná hlava VMW třída 10 rozměry závěsná hlava VMW třída 10 rozměry](https://lanocel.s19.cdn-upgates.com/_cache/d/5/d51970a5d84b80940e2a1e3289ca50d9-hlava-1-nak-kot-org.jpg)
![závěsná hlava VMW třída 10 parametry závěsná hlava VMW třída 10 parametry](https://lanocel.s19.cdn-upgates.com/_cache/a/6/a6af7beda894ca3c20a5c414b734c3a1-vmw.jpg)
Závěsná hlava zvětšené velikosti typ VMW pevnostní třídy 10 pro sestavení montovaných řetězových závěsů. Více
Svařovaná souprava podle EN 1677-4 pro sestavení 3pramenných a 4pramenných řetězových, lanových a textilní vazáků. Závěsná hlava je složena ze závěsného oka typu MW a dvěmi přechodovými články typu BW. Do velikosti B32 mají články zploštění pro snadnější nasazení řetězových connexů, které se používají pro spojení s řetězem. Oka i články jsou trvale označeny kódem zpětné sledovatelnosti (šarží), pevnostní třídou, typem a velikostí.
S rostoucím průměrem kulatiny se zvětšují i rozměry oka tak, aby splňovaly doporučení pro poměry zavěšení na jeřábovém háku. Šíře oka by měla být o 25% větší než šíře háku. Velikost vybírejte dle parametrů v tabulce.

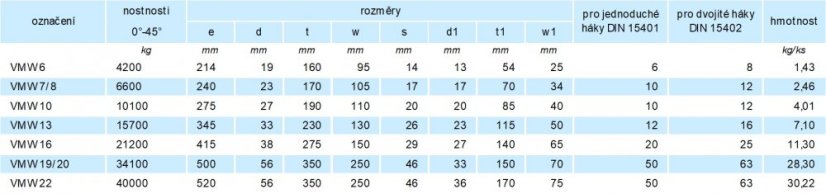

velikost | nosnost | pro ŘVP | velikost | rozteč | velikost | hmotnost | |
WLL | 4P | 2P | jeř. háku | E | oka | M | |
t | mm | mm | Nr. | mm | mm | kg/ks | |
VMW 6 | 4,20 | 6 | 7+8 | Nr. 6 | 214 | 19x160x95 | 0,52 |
VMW 7/8 | 6,60 | 7+8 | 10 | Nr. 10 | 240 | 23x170x105 | 2,32 |
VMW 10 | 10,1 | 10 | 13 | Nr. 10 | 275 | 27x190x110 | 3,68 |
VMW 13 | 15,7 | 13 | 16 | Nr. 12 | 345 | 33x230x130 | 6,46 |
VMW 16 | 21,2 | 16 | 19 | Nr. 20 | 415 | 38x275x150 | 10,1 |
VMW 19/20 | 34,1 | 19 | 22 | Nr. 50 | 500 | 56x350x250 | 22,9 |
VMW 22 | 40,0 | 22 | 26 | Nr. 50 | 520 | 56x350x250 | 24,8 |
