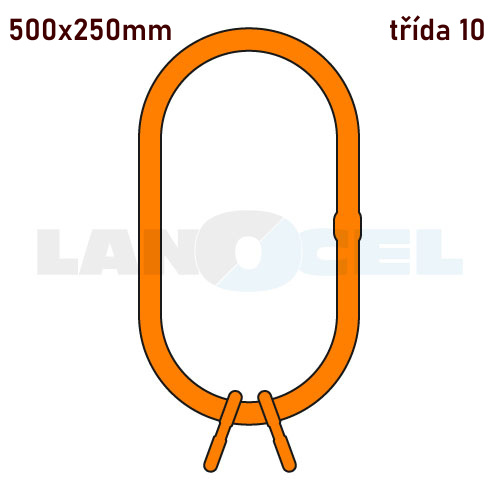

závěsná hlava VSAW 460/500x250mm třída 10
Svařovaná souprava podle EN 1677-4 pro sestavení 3pramenných a 4pramenných řetězových, lanových a textilní vazáků. Závěsná hlava je složena ze závěsného oka typu SAW a dvěmi přechodovými články typu BW. Do velikosti B32 mají články zploštění pro snadnější nasazení řetězových connexů, které se používají pro spojení s řetězem. Oka i články jsou trvale označeny kódem zpětné sledovatelnosti (šarží), pevnostní třídou, typem a velikostí.

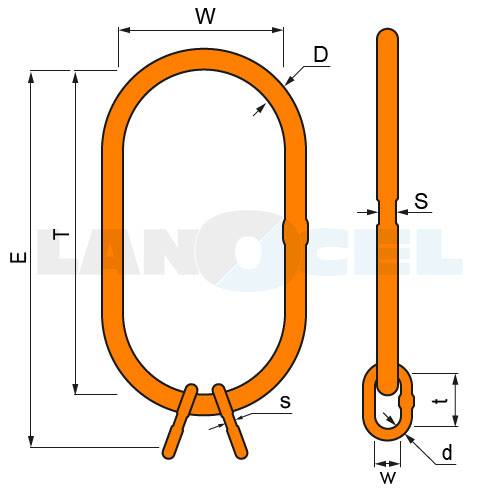

S rostoucím průměrem kulatiny se zvětšují i rozměry oka tak, aby splňovaly doporučení pro poměry zavěšení na jeřábovém háku. Šíře oka by měla být o 25% větší než šíře háku. Velikost vybírejte dle parametrů v tabulce.

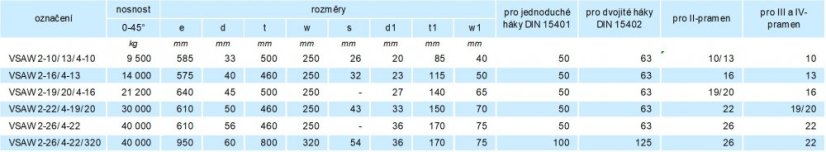

| velikost | nosnost | pro ŘVP | velikost | rozteč | velikost oka | hmotnost | |
| WLL | 4P | 2P | jeř. háku | E | D*T*W | M | |
| t | mm | mm | DIN 15401 | mm | mm | kg/ks | |
| VSAW-3220 | 9,50 | 10 | 10+13 | Nr. 50 | 585 | 33x500x250 | 10,7 |
| VSAW-4022 | 14,0 | 13 | 16 | Nr. 50 | 575 | 40x460x250 | 15,5 |
| VSAW-4526 | 21,2 | 16 | 19+20 | Nr. 50 | 640 | 45x500x250 | 21,7 |
| VSAW-5032 | 30,0 | 19+20 | 22 | Nr. 50 | 610 | 50x460x250 | 27,3 |
| VSAW-5632 | 40,0 | 22 | 26 | Nr. 50 | 565 | 56x460x250 | 34,3 |
Nenašli jste, co jste hledali? Potřebujete velké množství nebo máte speciální požadavky? Zadejte váš požadavek do poptávkového formuláře.
