závěsná hlava VW třída 10 - označení: VW 6
![závěsná hlava VW třída 10 - označení: VW 6 závěsná hlava VW třída 10 - označení: VW 6](https://lanocel.s19.cdn-upgates.com/_cache/0/8/088b8fe196333ed0b78af7720af2e292-hlava-0-nak-kot-org.jpg)
![závěsná hlava VW třída 10 základní náhled závěsná hlava VW třída 10 základní náhled](https://lanocel.s19.cdn-upgates.com/_cache/0/e/0e71a34274d0a89fc42cddf02c3e7705-hlava-t10-0-log.jpg)
![závěsná hlava VW třída 10 parametry závěsná hlava VW třída 10 parametry](https://lanocel.s19.cdn-upgates.com/_cache/f/6/f6f1c91cc91548bc629e2ef735f5e30f-vw.jpg)
Závěsná hlava standardní velikosti typ VW pevnostní třídy 10 pro sestavení montovaných řetězových závěsů. Více

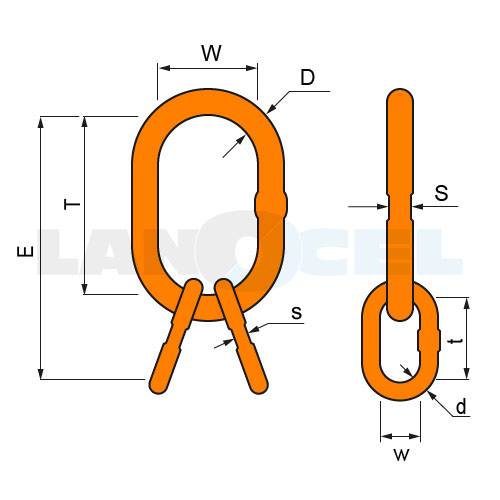

Svařovaná souprava podle EN 1677-4 pro sestavení 3pramenných a 4pramenných řetězových, lanových a textilní vazáků. Závěsná hlava je složena ze závěsného oka typu AW a dvěmi přechodovými články typu BW. Do velikosti B32 mají články zploštění pro snadnější nasazení řetězových connexů, které se používají pro spojení s řetězem. Oka i články jsou trvale označeny kódem zpětné sledovatelnosti (šarží), pevnostní třídou, typem a velikostí.
S rostoucím průměrem kulatiny se zvětšují i rozměry oka tak, aby splňovaly doporučení pro poměry zavěšení na jeřábovém háku. Šíře oka by měla být o 25% větší než šíře háku. Velikost vybírejte dle parametrů v tabulce.

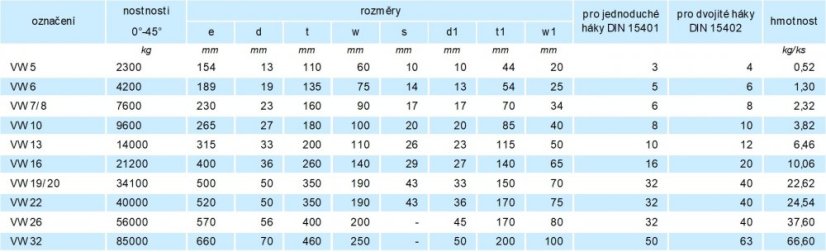

velikost | nosnost | pro ŘVP | velikost | rozteč | velikost | hmotnost | |
WLL | 4P | 2P | jeř. háku | E | oka | M | |
t | mm | mm | Nr. | mm | mm | kg/ks | |
VW 5 | 2,3 | 5 | 6 | Nr. 2,5 | 154 | 13x110x60 | 0,52 |
VW 6 | 4,2 | 6 | 7+8 | Nr. 5 | 189 | 19x135x75 | 1,26 |
VW 7/8 | 7,6 | 7+8 | 10 | Nr. 6 | 230 | 23x160x90 | 2,32 |
VW 10 | 9,6 | 10 | 13 | Nr. 8 | 265 | 27x180x100 | 3,68 |
VW 13 | 14 | 13 | 16 | Nr. 10 | 315 | 33x200x110 | 6,46 |
VW 16 | 21,2 | 16 | 19+20 | Nr. 16 | 400 | 36x260x140 | 10,1 |
VW 19/20 | 34,1 | 19+20 | 22 | Nr. 32 | 500 | 50x350x190 | 22,9 |
VW 22 | 40 | 22 | 26 | Nr. 32 | 520 | 50x350x190 | 24,8 |
VW 26 | 56 | 26 | 32 | Nr. 32 | 570 | 60x400x200 | 41,3 |
VW 32 | 85 | 32 | - | Nr. 50 | 660 | 70x460x250 | 66,6 |
