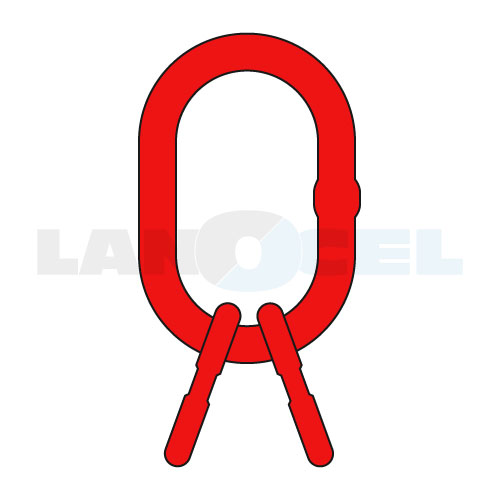

závěsná hlava W třída 8 - označení: W 6/7
![závěsná hlava W třída 8 - označení: W 6/7 závěsná hlava W třída 8 - označení: W 6/7](https://lanocel.s19.cdn-upgates.com/_cache/5/f/5f0fad03ccad475e6eaa9ae786d245f2-hlava-t08-0-log.jpg)

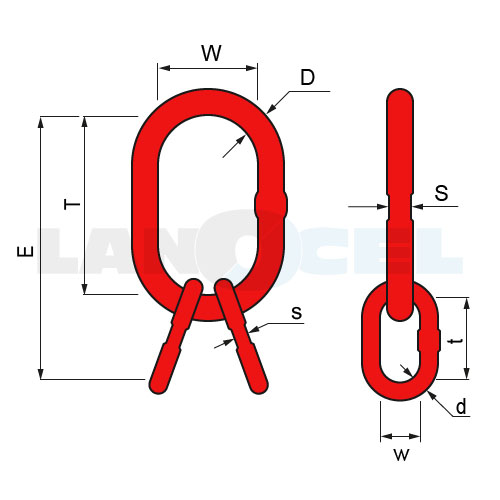

![závěsná hlava W třída 8 rozměry závěsná hlava W třída 8 rozměry](https://lanocel.s19.cdn-upgates.com/_cache/c/8/c843d71edecd75933df6b4e929457f4a-hlava-t08-0-nak-kot-log.jpg)

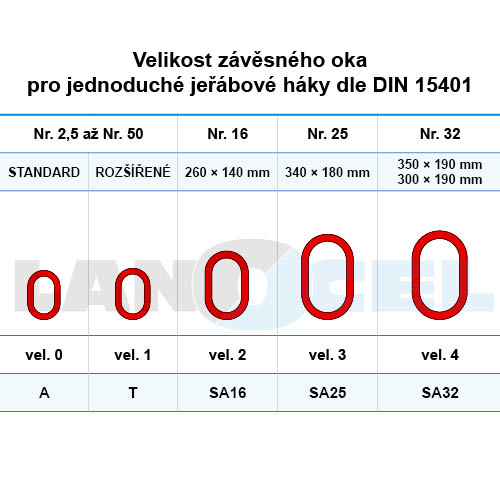

![závěsná hlava W třída 8 velikosti ok závěsná hlava W třída 8 velikosti ok](https://lanocel.s19.cdn-upgates.com/_cache/7/d/7d7657952d75a69fe209f34f883c2cb5-tabulka-ok-t08.jpg)
Závěsná hlava standardní velikosti typ W pevnostní třídy 8 pro sestavení montovaných řetězových závěsů. Více
Svařovaná souprava podle EN 1677-4 pro sestavení 3pramenných a 4pramenných řetězových, lanových a textilní vazáků. Závěsná hlava je složena ze závěsného oka typu A a dvěmi přechodovými články typu B. Do velikosti B32 mají články zploštění pro snadnější nasazení řetězových connexů, které se používají pro spojení s řetězem. Oka i články jsou trvale označeny kódem zpětné sledovatelnosti (šarží), pevnostní třídou, typem a velikostí.
S rostoucím průměrem kulatiny se zvětšují i rozměry oka tak, aby splňovaly doporučení pro poměry zavěšení na jeřábovém háku. Šíře oka by měla být o 25% větší než šíře háku. Velikost vybírejte dle parametrů v tabulce.
velikost | nosnost | pro ŘVP | velikost | rozteč | velikost | hmotnost | |
WLL | 4P | 2P | jeř.hák | E | oka | M | |
t | mm | mm | Nr. | mm | mm | kg/ks | |
W 6/7 | 3,15 | 6+7 | 8 | Nr. 5 | 195 | 19x135x75 | 1,35 |
W 8 | 4,25 | 8 | 10 | Nr. 6 | 230 | 23x160x90 | 2,32 |
W 10 | 6,7 | 10 | 13 | Nr. 8 | 265 | 27x180x100 | 3,81 |
W 13 | 11,2 | 13 | 16 | Nr. 10 | 315 | 33x200x110 | 6,57 |
W 16 | 17 | 16 | 18 | Nr. 16 | 400 | 36x260x140 | 10,3 |
W 18 | 21,2 | 18 | 19+20 | Nr. 25 | 490 | 40x340x180 | 16,5 |
W 19/20 | 26,5 | 19+20 | 22 | Nr. 25 | 490 | 45x340x180 | 19,3 |
W 22 | 31,5 | 22 | 26 | Nr. 32 | 520 | 50x350x190 | 25,1 |
W 26 | 45 | 26 | 32 | Nr. 32 | 570 | 56x400x200 | 34,3 |
W 32 | 81,5 | 32 | 36 | Nr. 50 | 660 | 70x460x250 | 64,0 |
Nenašli jste, co jste hledali? Potřebujete velké množství nebo máte speciální požadavky? Zadejte váš požadavek do poptávkového formuláře.
Zvýrazněné položky jsou povinné.
