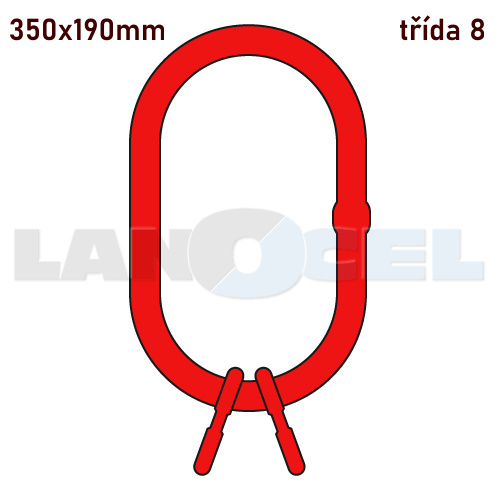

závěsná hlava ZHVZ 350x190mm třída 8
Svařovaná souprava podle EN 1677-4 pro sestavení 3pramenných a 4pramenných řetězových, lanových a textilní vazáků. Závěsná hlava je složena ze závěsného oka typu AZ a dvěmi přechodovými články typu B. Do velikosti B32 mají články zploštění pro snadnější nasazení řetězových connexů, které se používají pro spojení s řetězem. Oka i články jsou trvale označeny kódem zpětné sledovatelnosti (šarží), pevnostní třídou, typem a velikostí.
S rostoucím průměrem kulatiny se zvětšují i rozměry oka tak, aby splňovaly doporučení pro poměry zavěšení na jeřábovém háku. Šíře oka by měla být o 25% větší než šíře háku. Velikost vybírejte dle parametrů v tabulce.

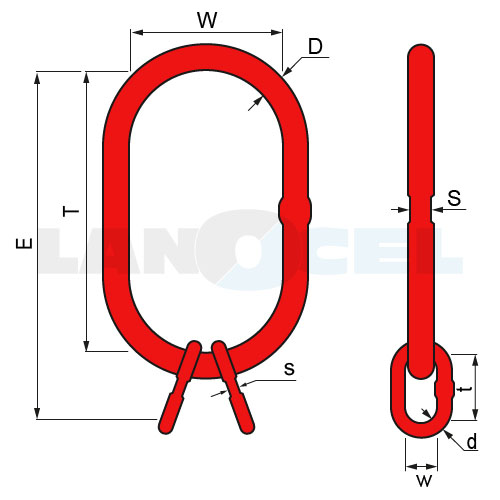

| velikost | nosnost | pro ŘVP | velikost | rozteč | velikost oka | hmotnost | |
| WLL | 4P | 2P | jeř. háku | E | D*T*W | M | |
| t | mm | mm | Nr. | mm | mm | kg/ks | |
| ZHVZ 2-6 | 1,6 | - | 6 | Nr. 32 | 404 | 18x350x190 | 2,28 |
| ZHVZ 4-6 | 2,36 | 6 | - | Nr. 32 | 404 | 22x350x190 | 3,28 |
| ZHVZ 2-8 | 2,8 | - | 8 | Nr. 32 | 420 | 22x350x190 | 3,64 |
| ZHVZ 4-8 | 4,25 | 8 | - | Nr. 32 | 420 | 26x350x190 | 4,84 |
| ZHVZ 2-10 | 4,25 | - | 10 | Nr. 32 | 435 | 26x350x190 | 5,18 |
| ZHVZ 4-10 | 6,7 | 10 | - | Nr. 32 | 435 | 32x350x190 | 7,36 |
| ZHVZ 2-13 | 7,5 | - | 13 | Nr. 32 | 465 | 32x350x190 | 8,42 |
| ZHVZ 4-13 | 11,2 | 13 | - | Nr. 32 | 465 | 36x350x190 | 10,2 |
| ZHVZ 2-16 | 11,2 | - | 16 | Nr. 32 | 490 | 36x350x190 | 11,7 |
Nenašli jste, co jste hledali? Potřebujete velké množství nebo máte speciální požadavky? Zadejte váš požadavek do poptávkového formuláře.
