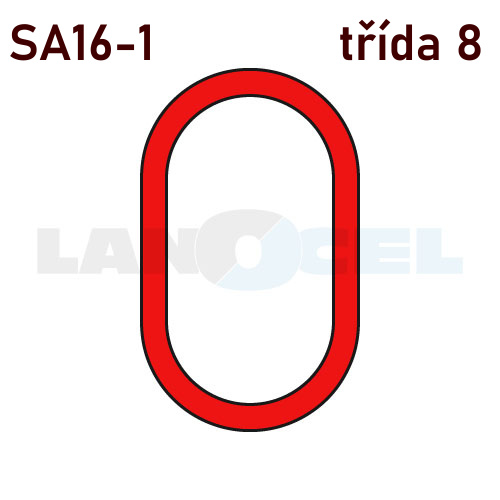

Oválné oko podle EN 1677-4 pro sestavení 1pramenných a 2pramenných řetězových, lanových a textilní vazáků. Do závěsného členu je možné vložit max. 2 prameny! Pro sestavení 3pramenných a 4pramenných vazáků je proto nutné použít závěsnou hlavu. Oka mají zploštění pro snadnější nasazení řetězových connexů, které se používají pro spojení s řetězem. Oka jsou trvale označena kódem zpětné sledovatelnosti (šarží), pevnostní třídou, typem a velikostí.
S rostoucím průměrem kulatiny se zvětšují i rozměry tak, aby splňovaly doporučení pro poměry zavěšení na jeřábovém háku. Šíře oka by měla být o 25% větší než šíře háku. Velikost vybírejte dle parametrů v tabulce.

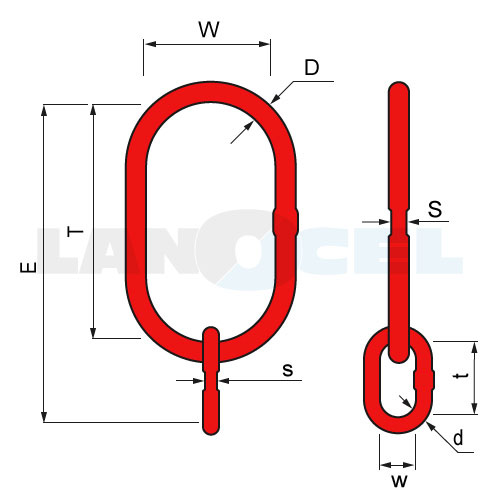

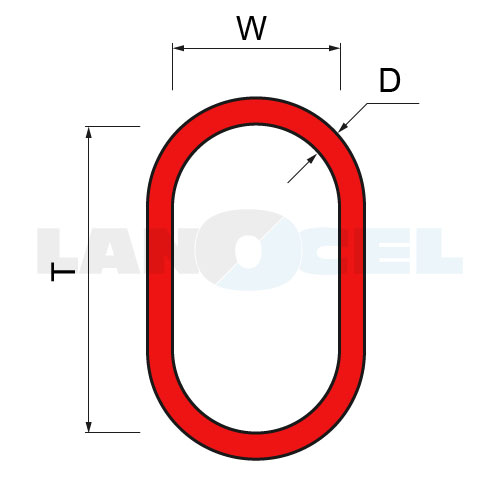

| velikost | nosnost | pro ŘVP | velikost | rozteč | rozměry oka | rozměry | hmotnost |
| WLL | 1P | jeř. háku | E | D*T*W | článku | M | |
| t | mm | DIN 15401 | mm | mm | mm | kg/ks | |
| SA16 1-6 | 1,12 | 6 | Nr. 16 | 314 | 20x260x140 | 13x54x25 | 2,02 |
| SA16 1-8 | 2 | 8 | Nr. 16 | 330 | 20x260x140 | 16x70x34 | 2,20 |
| SA16 1-10 | 3,15 | 10 | Nr. 16 | 260 | 22x260x140 | - | 2,21 |
| SA16 1-13 | 5,3 | 13 | Nr. 16 | 260 | 26x260x140 | - | 3,18 |
| SA16 1-16 | 8 | 16 | Nr. 16 | 260 | 30x260x140 | - | 4,30 |
| SA16 1-18 | 10 | 18 | Nr. 16 | 260 | 35x260x140 | - | 5,97 |
