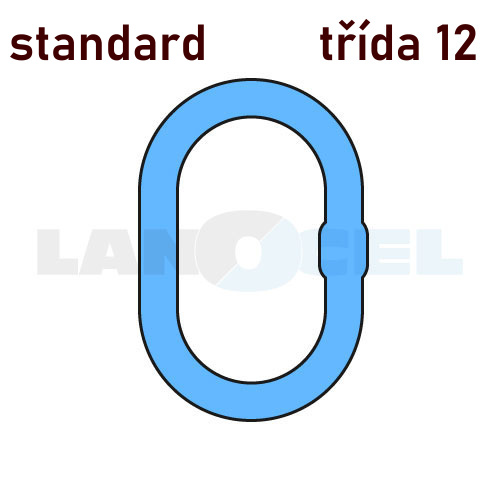

závěsné oko AWP třída 12
Oválné oko podle EN 1677-4 pro sestavení 1pramenných a 2pramenných řetězových, lanových a textilní vazáků. Do závěsného členu je možné vložit max. 2 prameny! Pro sestavení 3pramenných a 4pramenných vazáků je proto nutné použít závěsnou hlavu. Oka mají zploštění pro snadnější nasazení řetězových connexů, které se používají pro spojení s řetězem. Oka jsou trvale označena kódem zpětné sledovatelnosti (šarží), pevnostní třídou, typem a velikostí.
S rostoucím průměrem kulatiny se zvětšují i rozměry tak, aby splňovaly doporučení pro poměry zavěšení na jeřábovém háku. Šíře oka by měla být o 25% větší než šíře háku. Velikost vybírejte dle parametrů v tabulce.

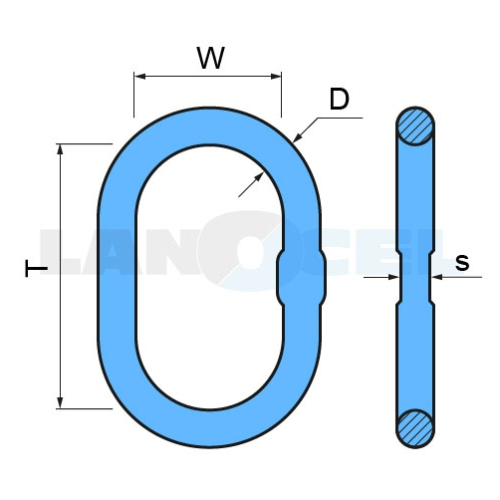

| velikost | nosnost | pro ŘVP | velikost | průměr | výška | šířka | hmotnost | |
| WLL | 1P | 2P | jeř. háku | D | T | W | M | |
| t | mm | mm | DIN 15401 | mm | mm | mm | kg/ks | |
| AWP 13 | 2,36 | 7 | - | Nr. 2,5 | 13 | 110 | 60 | 0,34 |
| AWP 16 | 3,5 | 8 | 7 | Nr. 2,5 | 17 | 110 | 60 | 0,53 |
| AWP 18 | 5,3 | 10 | 8 | Nr. 5 | 19 | 135 | 75 | 0,92 |
| AWP 22 | 8 | 13 | 10 | Nr. 6 | 23 | 160 | 90 | 1,60 |
| AWP 27 | 11,2 | 16 | 13 | Nr. 10 | 28 | 200 | 110 | 2,85 |
| AWP 33 | 17,5 | - | 16 | Nr. 10 | 33 | 200 | 110 | 4,14 |
Návod ke stažení:
Nenašli jste, co jste hledali? Potřebujete velké množství nebo máte speciální požadavky? Zadejte váš požadavek do poptávkového formuláře.
