Závěsné oko asymetrické velikosti typ VLWP s označením SA25 pevnostní třídy 12 pro sestavení montovaných závěsů. Více
Oválné oko podle EN 1677-4 pro sestavení 1pramenných a 2pramenných řetězových, lanových a textilní vazáků. Do závěsného členu je možné vložit max. 2 prameny! Pro sestavení 3pramenných a 4pramenných vazáků je proto nutné použít závěsnou hlavu. Oka mají zploštění pro snadnější nasazení řetězových connexů, které se používají pro spojení s řetězem. Upravný tvar horního oblouku, díky kterému optimálně přilne k jeřábovému háku. Oka jsou trvale označena kódem zpětné sledovatelnosti (šarží), pevnostní třídou, typem a velikostí.
S rostoucím průměrem kulatiny se zvětšují i rozměry tak, aby splňovaly doporučení pro poměry zavěšení na jeřábovém háku. Šíře oka by měla být o 25% větší než šíře háku. Velikost vybírejte dle parametrů v tabulce.

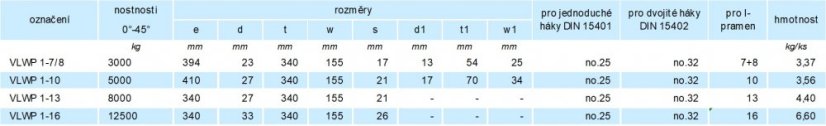

velikost | nosnost | pro 1P | velikost | rozteč | rozměry | rozměry | hmotnost |
WLL | ŘVP | jeř. háku | E | oka | článku | M | |
t | mm | DIN 15401 | mm | mm | mm | kg/ks | |
VLWP 1-7/8 | 3 | 7+8 | Nr. 25 | 394 | 23x340x155 | 13x54x25 | 3,37 |
VLWP 1-10 | 5 | 10 | Nr. 25 | 410 | 27x340x155 | 17x70x34 | 3,56 |
VLWP 1-13 | 8 | 13 | Nr. 25 | 340 | 27x340x155 | 4,40 | |
VLWP 1-16 | 12,5 | 16 | Nr. 25 | 340 | 33x340x155 | 6,60 |
Návod ke stažení:
