závěsné oko VSAW 800x320mm třída 10
Oválné oko podle EN 1677-4 pro sestavení 1pramenných a 2pramenných řetězových, lanových a textilní vazáků. Do závěsného členu je možné vložit max. 2 prameny! Pro sestavení 3pramenných a 4pramenných vazáků je proto nutné použít závěsnou hlavu. Oka mají zploštění pro snadnější nasazení řetězových connexů, které se používají pro spojení s řetězem. Pro velikost jeřábového háku podle DI 15401 až do velikosti Nr. 100. Oka jsou trvale označena kódem zpětné sledovatelnosti (šarží), pevnostní třídou, typem a velikostí.

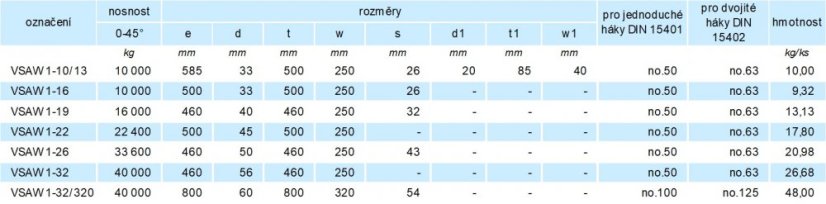

S rostoucím průměrem kulatiny se zvětšují i rozměry tak, aby splňovaly doporučení pro poměry zavěšení na jeřábovém háku. Šíře oka by měla být o 25% větší než šíře háku. Velikost vybírejte dle parametrů v tabulce.
| velikost | nosnost | pro ŘVP | velikost | rozteč | rozměry oka | rozměry | hmotnost |
| WLL | 1P | jeř. háku | E | D*T*W | článku | M | |
| t | mm | DIN 15401 | mm | mm | mm | kg/ks | |
| VSAW320 1-32 | 40 | 32 | Nr. 100 | 800 | 60x800x320 | - | 48,0 |
