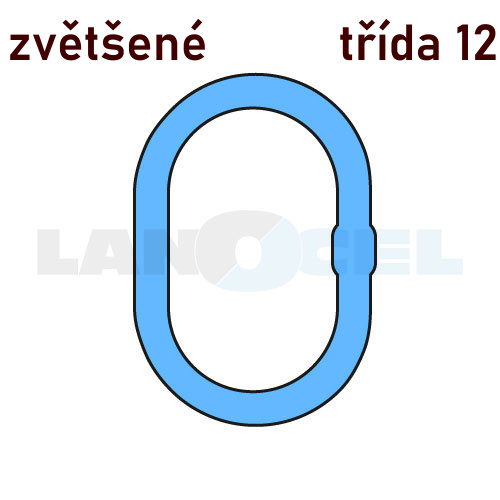

Oválné oko podle EN 1677-4 pro sestavení 1pramenných a 2pramenných řetězových, lanových a textilní vazáků. Do závěsného členu je možné vložit max. 2 prameny! Pro sestavení 3pramenných a 4pramenných vazáků je proto nutné použít závěsnou hlavu. Do velikosti A36 mají oka zploštění pro snadnější nasazení řetězových connexů, které se používají pro spojení s řetězem. Oka jsou trvale označena kódem zpětné sledovatelnosti (šarží), pevnostní třídou, typem a velikostí.
S rostoucím průměrem kulatiny se zvětšují i rozměry tak, aby splňovaly doporučení pro poměry zavěšení na jeřábovém háku. Šíře oka by měla být o 25% větší než šíře háku. Velikost vybírejte dle parametrů v tabulce.

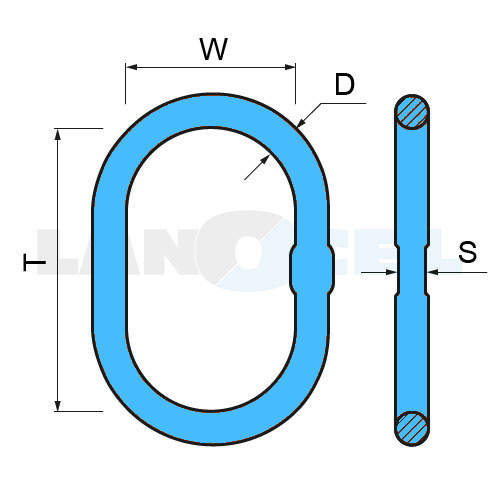

| velikost | nosnost | pro ŘVP | velikost | průměr | výška | šířka | hmotnost | |
| WLL | 1P | 2P | jeř. háku | D | T | W | M | |
| t | mm | mm | DIN 15401 | mm | mm | mm | kg/ks | |
| MWP 13 | 2,36 | 7 | - | Nr. 4 | 14 | 120 | 70 | 0,46 |
| MWP 16 | 3,2 | 8 | - | Nr. 5 | 17 | 140 | 80 | 0,74 |
| MWP 18 | 5 | 10 | - | Nr. 6 | 19 | 160 | 95 | 1,05 |
| MWP 26 | 10,1 | 13 | - | Nr. 10 | 27 | 190 | 110 | 2,47 |
| MWP 36 | 17,5 | - | 16 | Nr. 20 | 38 | 275 | 150 | 7,48 |
