závěsný systém DCR2 třída 10
Cena
625 Kč bez DPH (756,25 Kč s DPH)
Kód produktu
22206-0T10-037
Závěsné oko s vidlicovými spojkami DCR2 pro sestavení dvoupramenných montovaných řetězových závěsů třídy Více
Elegantní, rychlé a snadné spojení s řetězem. Závěsný svařovaný systém podle EN 1677-4 pro sestavení 2pramenných řetězových vazáků. Vidlice spojovacího článku umožňuje přímou montáž s řetězem a odpadá tak nutnost použití connexu. Oka jsou trvale označena kódem zpětné sledovatelnosti (šarží), pevnostní třídou, typem a velikostí.
S rostoucím průměrem kulatiny se zvětšují i rozměry oka tak, aby splňovaly doporučení pro poměry zavěšení na jeřábovém háku. Šíře oka by měla být o 25% větší než šíře háku. Velikost oka vybírejte dle parametrů v tabulce.

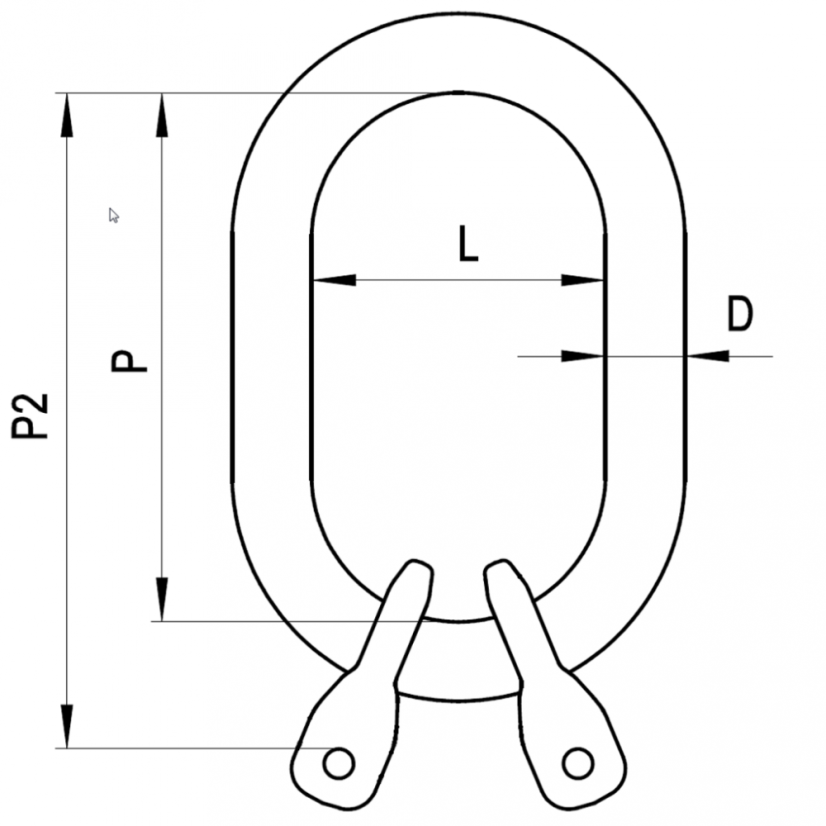

| označení | nostnosti | velikost | rozměry | hmotnost | |||
| 0°-45° | řetězu | D | P | P2 | L | ||
| t | mm | mm | mm | mm | mm | kg/ks | |
| DCR 2 - 6 | 2 | 6 | 13 | 110 | 141 | 60 | 0,52 |
| DCR 2 - 7/8 | 3,55 | 7-8 | 19 | 135 | 176 | 75 | 1,4 |
| DCR 2 - 10 | 5,6 | 10 | 23 | 160 | 210 | 90 | 2,47 |
| DCR 2 - 13 | 9,5 | 13 | 27 | 180 | 244 | 100 | 4,2 |
| DCR 2 - 16 | 14 | 16 | 33 | 200 | 276 | 110 | 7,26 |
| DCR 2 - 19/20 | 22,4 | 19-20 | 36 | 260 | 355 | 140 | 12,2 |
| DCR 2 - 22 | 26,5 | 22 | 45 | 340 | 443 | 180 | 20,22 |
Nenašli jste, co jste hledali? Potřebujete velké množství nebo máte speciální požadavky? Zadejte váš požadavek do poptávkového formuláře.
Parametry
| rozměr oka | standard |
|---|---|
| třída | třída 10 |
| zkracovač | NE - bez zkracovače |
