závěsný systém se zkracovači LXKW4 340x180mm třída 10
Elegantní, rychlé a snadné spojení s řetězem. Závěsný svařovaný systém podle EN 1677-4 pro sestavení 4pramenných řetězových vazáků. Vidlice spojovacího článku umožňuje přímou montáž s řetězem a odpadá tak nutnost použití connexu. Zároveň umožní zkrátit řetěz na požadovanou délku nasazením oka řetězu do zracovacího háku XKW. Oka jsou trvale označena kódem zpětné sledovatelnosti (šarží), pevnostní třídou, typem a velikostí.
S rostoucím průměrem kulatiny se zvětšují i rozměry oka tak, aby splňovaly doporučení pro poměry zavěšení na jeřábovém háku. Šíře oka by měla být o 25% větší než šíře háku. Velikost vybírejte dle parametrů v tabulce.

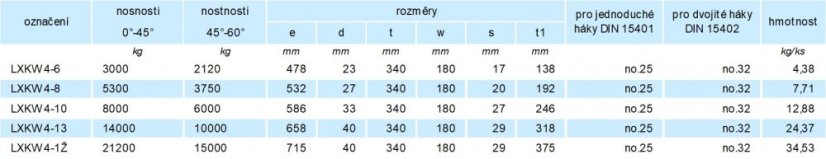

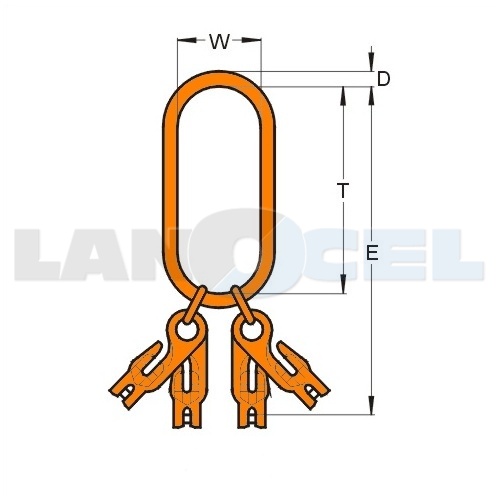

| označení | nosnosti | nostnosti | rozměry | pro jednoduché háky DIN 15401 | pro dvojité háky DIN 15402 | hmotnost | |||
| 0°-45° | 45°-60° | E | D | T | W | ||||
| kg | kg | mm | mm | mm | mm | kg/ks | |||
| LXKW 4-6 | 3000 | 2120 | 478 | 23 | 340 | 180 | no.25 | no.32 | 4,38 |
| LXKW 4-8 | 5300 | 3750 | 532 | 27 | 340 | 180 | no.25 | no.32 | 7,71 |
| LXKW 4-10 | 8000 | 6000 | 586 | 33 | 340 | 180 | no.25 | no.32 | 12,88 |
| LXKW 4-13 | 14000 | 10000 | 658 | 40 | 340 | 180 | no.25 | no.32 | 24,37 |
| LXKW 4-16 | 21200 | 15000 | 715 | 40 | 340 | 180 | no.25 | no.32 | 34,53 |
Nenašli jste, co jste hledali? Potřebujete velké množství nebo máte speciální požadavky? Zadejte váš požadavek do poptávkového formuláře.
| rozměr oka | 340x180mm |
|---|---|
| třída | třída 10 |
| výrobce | PEWAG |
| zkracovač | ANO - se zkracovačem |
