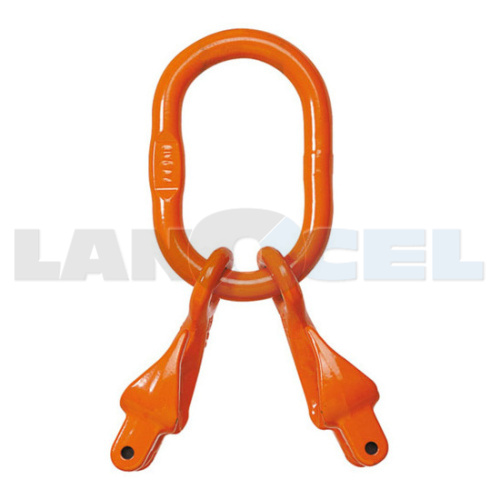

závěsný systém zvětšený se zkracovači VMXKW2 třída 10 - označení: VMXKW 2-10


Zvětšené závěsné oko s zkracovačem VMXKW2 pro sestavení dvoupramenných montovaných řetězových závěsů třídy 10. Více
Elegantní, rychlé a snadné spojení s řetězem. Závěsný svařovaný systém podle EN 1677-4 pro sestavení 2pramenných řetězových vazáků. Vidlice spojovacího článku umožňuje přímou montáž s řetězem a odpadá tak nutnost použití connexu. Zároveň umožní zkrátit řetěz na požadovanou délku nasazením oka řetězu do zracovacího háku XKW. Oka jsou trvale označena kódem zpětné sledovatelnosti (šarží), pevnostní třídou, typem a velikostí.
S rostoucím průměrem kulatiny se zvětšují i rozměry oka tak, aby splňovaly doporučení pro poměry zavěšení na jeřábovém háku. Šíře oka by měla být o 25% větší než šíře háku. Velikost oka vybírejte dle parametrů v tabulce.

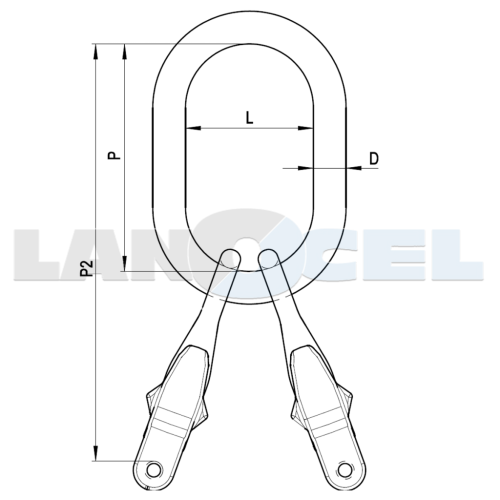

označení | nosnosti | nosnosti | pro řetěz | rozměry | pro jednoduché háky DIN 15401 | pro dvojité háky DIN 15402 | hmotnost | |||
0°-45° | 45°-60° | Ø | P2 | D | P | L | ||||
kg | kg | mm | mm | mm | mm | mm | kg/ks | |||
VMXKW 1-5/6 | 2000 | 1400 | 6 | 204 | 14 | 120 | 70 | no.4 | no.5 | 1,04 |
VMXKW 1-7 | 2650 | 1900 | 7 | 242 | 16 | 140 | 80 | no.5 | no.6 | 1,91 |
VMXKW 1-8 | 3550 | 2500 | 8 | 282 | 19 | 160 | 95 | no.6 | no.8 | 2,35 |
VMXKW 1-10 | 5600 | 4000 | 10 | 332 | 23 | 170 | 105 | no.10 | no.12 | 4,19 |
VMXKW 1-13 | 9500 | 6700 | 13 | 393 | 27 | 190 | 110 | no.10 | no.12 | 8,05 |
VMXKW 1-16 | 14000 | 10000 | 16 | 465 | 33 | 230 | 130 | no.12 | no.16 | 14,38 |
Nenašli jste, co jste hledali? Potřebujete velké množství nebo máte speciální požadavky? Zadejte váš požadavek do poptávkového formuláře.
rozměr oka | zvětšené |
---|---|
třída | třída 10 |
výrobce | PEWAG |
zkracovač | ANO - se zkracovačem |
