závěsný systém zvětšený se zkracovači VMXKW4 třída 10 - označení: VMXKW 4-6

Cena
3.040 Kč bez DPH (3.678,40 Kč s DPH)

Kód produktu
22406-1T10Z016

Varianta neexistuje

4-7 dnů
ks

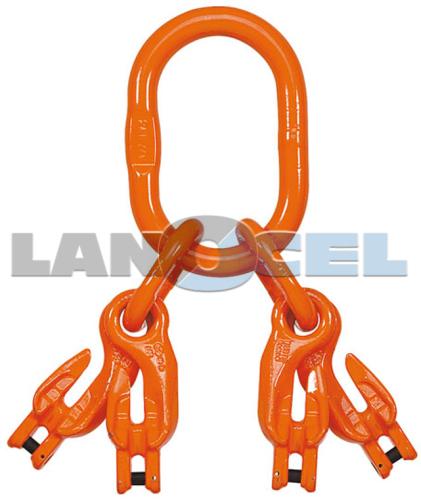

Závěsná hlava se zkracovačem VMXKW4 pro sestavení čtyřpramenných montovaných řetězových závěsů třídy 10. Více

Elegantní, rychlé a snadné spojení s řetězem. Závěsný svařovaný systém podle EN 1677-4 pro sestavení 4pramenných řetězových vazáků. Vidlice spojovacího článku umožňuje přímou montáž s řetězem a odpadá tak nutnost použití connexu. Zároveň umožní zkrátit řetěz na požadovanou délku nasazením oka řetězu do zracovacího háku XKW. Oka jsou trvale označena kódem zpětné sledovatelnosti (šarží), pevnostní třídou, typem a velikostí.

S rostoucím průměrem kulatiny se zvětšují i rozměry oka tak, aby splňovaly doporučení pro poměry zavěšení na jeřábovém háku. Šíře oka by měla být o 25% větší než šíře háku. Velikost vybírejte dle parametrů v tabulce.

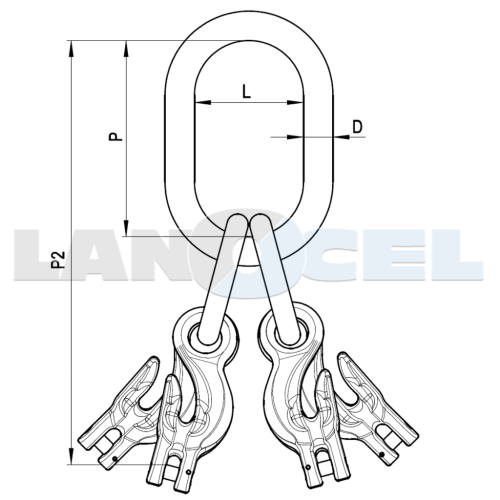

označení nosnosti nosnosti pro řetěz rozměry pro jednoduché háky DIN 15401 pro dvojité háky DIN 15402 hmotnost
0°-45° 45°-60° Ø e d t w s t1
kg kg mm mm mm mm mm mm mm kg/ks
VMXKW 4-5/6 3000 2120 6 298 19 160 95 14 138 no.6 no.8 2,63
VMXKW 4-7 4000 2800 7 362 23 170 105 17 192 no.10 no.12 4,84
VMXKW 4-8 5300 3750 8 362 23 170 105 17 192 no.10 no.12 4,93
VMXKW 4-10 8000 6000 10 436 27 190 110 20 246 no.10 no.12 9,01
VMXKW 4-13 14000 10000 13 548 33 230 130 26 318 no.12 no.16 17,90
VMXKW 4-16 21200 15000 16 650 38 275 150 29 375 no.20 no.25 30,52

Nenašli jste, co jste hledali? Potřebujete velké množství nebo máte speciální požadavky? Zadejte váš požadavek do poptávkového formuláře.

Parametry
třída třída 10
zkracovač ANO - se zkracovačem
rozměr oka zvětšené
výrobce PEWAG
